化工工程实训装置

[规格型号]：MYHG-86B

[产品名称]：流量安装检测控制系统实训装置

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

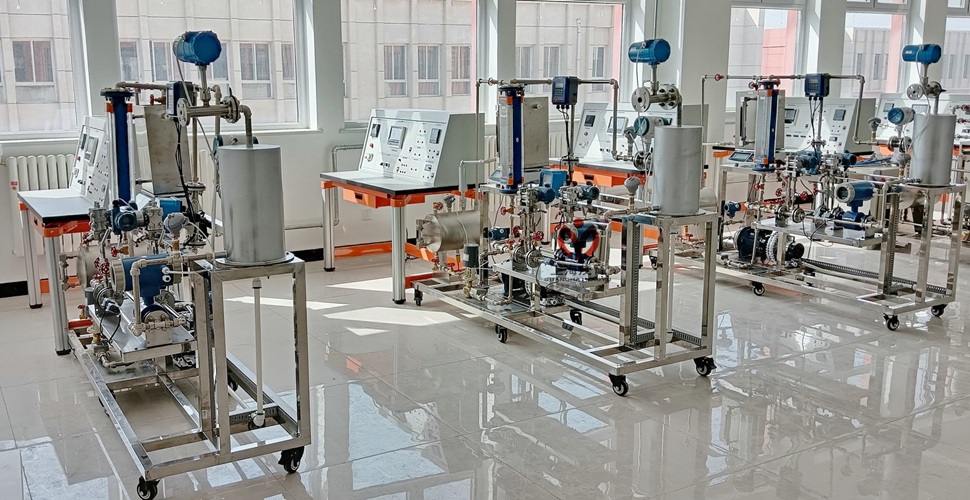

流量安装检测控制系统实训装置

一、流量安装检测控制系统实训装置-概述
流量是生产与科学试验中的重要参数，不论是工业生产还是科学试验都需要进行流量的测量，以核算过程或设备的生产能力及各部分流量所占的比例，以便对过程或设备作出评价。目前，测量流量的仪表大致可分为三类，即速度法、体积法和质量流量法。
流量安装检测控制系统主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。
二、实训系统功能
1、以液位为测量对象，工艺流程简明，配置多类型的流量系列仪表，整个系统采用开放性设计，可进行仪表的选型、安装、调校检定、调节系统投运、故障设置及排除、联锁投运等实训功能。
三、可实训项目
1、节流元件认识、选型、安装；流量变送器选型
2、气体管道的流量检测
3、流量检测的比较校验
4、称重系统的操作
5、流量系统的温压补偿认识
6、流量调节显示仪表选型组态、调试、投运
7、流量检测、变送、调节显示系统故障排除
8、流量系统报警及连锁控制系统设计。
四、实训系统配置
1、304不锈钢系统框架外形尺寸（长宽高）2000×700×1700mm
2、玻璃转子流量计（1台）0.16-1.6m3/h。
3、金属管浮子流量计（1台）
4、孔板（2台）定制。
5、文丘里（1台）定制。
6、差压变送器（1台）。
7、电动调节阀（1台）
8、电磁流量计（1台）
9、涡轮流量计（1台）。
10、超声波流量计（1台）
11、涡轮流量计（1台）。
12、热式气体质量流量计（1台）
13、液位计（2支）0-300mm。
14、称重仪（1台）
15、离心泵（1台）0.75kW。
16、风机（1台）
17、铂热电阻（1只）。
18、温度变送器（1只）。
20、压力变送器（1只）
21.旋翼式水表（1台）
22.输入侧防爆安全栅（2台）
23、电加热管（1支） 220V/1.5KW。
24、单相调压模块（1块）单相。
25、彩色7寸12路万能输入模块：1套含485通信、多种万能信号输入输入信号
26、实训平台实验台：1200×700×1550mm。桌子采用70*70MM铝型圆形材形为结构，桌面支架由铝材一次性压铸成型，连接而成。颜色：桔色。

友情提示：
1、设备验收：各采购单位收货时请检查流量安装检测控制系统实训装置的货品外观，核实流量安装检测控制系统实训装置的数量及配件，拒收处于受损状态的流量安装检测控制系统实训装置；
2、设备质保：茂育将为各采购单位提供流量安装检测控制系统实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对流量安装检测控制系统实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致流量安装检测控制系统实训装置的选型错误或购买设备数量错误，造成流量安装检测控制系统实训装置的退换货要求，将不被接受；
4、设备货期：流量安装检测控制系统实训装置发货期为参考值，如您需要了解流量安装检测控制系统实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对流量安装检测控制系统实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关流量安装检测控制系统实训装置的技术咨询。
