化工工程实训装置

[规格型号]：MYHG-07

[产品名称]：精馏实验装置

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

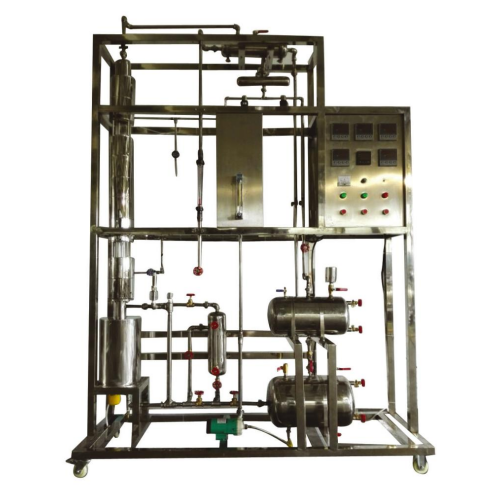

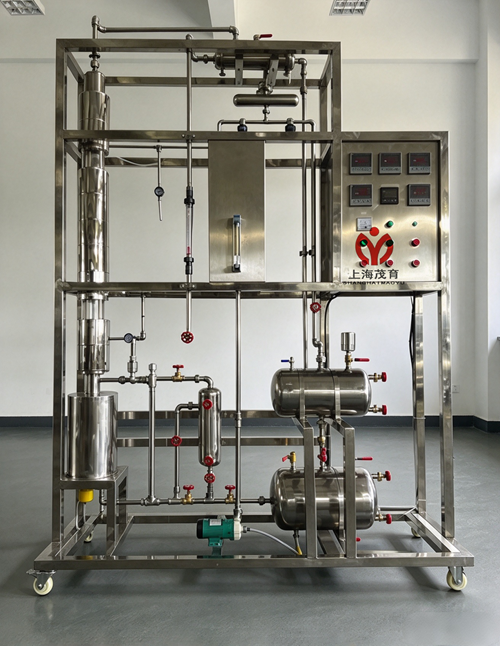

MYHG-07精馏实验装置

精馏实验装置是专为筛板精馏塔操作与性能研究设计的教学平台，采用全不锈钢可拆卸塔体结构，集成精确回流比控制与温度监测系统。

技术指标	说明
装置特点	1、整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 2、塔主体、冷凝器和储槽均采用304不锈钢制造，每层筛板塔节都用法兰连接均可拆卸，工艺精细，制作精良。 3、进料液与塔釜残液换热，实现废热再利用，体现精馏过程要充分利用热能的工程化概念。 4、手动方式精确控制回流比，可实现全回流和部分回流操作。 5、采用结构上的巧妙设计控制塔釜液位，以避免电加热器干烧。 6、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 7、装置设计可360度观察，实现全方位教学与实验。
装置功能	1、了解板式塔的基本构造，精馏设备流程及各个部分的作用，观察精馏塔工作时塔板上的水力状况。 2、学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。 3、学习精馏塔性能参数的测量方法，并掌握其影响因素。 4、学习在全回流和部分回流条件下精馏塔效率的测定方法。 5、改变操作条件，确定精馏塔的稳定时间和塔内温度分度分布。
设计参数	常压操作。精馏塔：不锈钢筛板塔，开孔率≥6% 全回流：塔板效率30%--60%、单板效率50%。部分回流：塔板效率40%--80%、单板效率40%。上升蒸汽量：2-4 L/h。回流比：4--∞。塔顶浓度≥80%
公用设施	水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。电：电压AC220V，功率3.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。实验物料：乙醇—正丙醇，外配设备：阿贝折光仪、超级恒温器、乙醇—正丙醇（用户自配）。
主要设备	1、304不锈钢塔体（筛板）：φ57×1000mm（筛板数10块），可拆卸，板间距100mm,开孔率≥6%，单溢流降液管,高硼硅玻璃塔段两个：φ60×100mm。 2、塔釜：304卫生级不锈钢，容积≥5L，加热功率2kW，连续可调，自动控温。 3、塔顶全凝器：列管式，304卫生级不锈钢，尺寸φ89×300mm。 4、管路：304卫生级不锈钢管路、管件及阀门。 5、原料罐：304不锈钢材质，容积15L。 6、冷却水流量检测：转子流量计，透明可视，量程16-160L/h。 7、进料量流量检测：转子流量计，透明可视，量程2.5-25L/h和10-100ml/min。 8、残液罐和产品罐：容积2L，带液位显示。 9、塔釜液位测量：玻璃管液位计，量程500mm. 10、进料泵：MP防腐型磁力泵，流量10L/min，功率15W。 11、温度传感器：Pt100，显示精度0.1℃，插入长度可调整，直径3mm，检测精馏塔塔底、塔体及塔顶温度。 12、回流系统：由24V电磁铁和时间继电器控制回流比，回流比控制范围：99：1-1：99。 13、多通道温度显示系统1套，显示精度0.1℃。 14、塔釜温度测量与控制系统：含加热装置、调压装置、温度传感器、温控仪表等。温控传感器：采用K型热电偶测温，不锈钢探头,数字显示，精度等级±0.1%；温控仪表：输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。 15、LST回流比控制显示仪，控制时间：0-99S/0-99S。 16、电器：接触器、开关、漏电保护空气开关。 17、304不锈钢仪表柜：测控、电器设备在实验架上。 18、外形尺寸：15005202300mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。 19、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
测控组成	变量	检测机构	显示机构	执行机构
	进料流量	磁力泵	转子流量计	手动调节
	回流比	回流比继电器	回流比控制显示仪	手动
	液体温度	PT100铂电阻	多通道温度仪表	无
	塔釜温度	PT100铂电阻	数字温度控制仪	固态调压模块

服务与售后保障：
1.货品验收：请您收货时仔细检查精馏实验装置的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
