一、产品介绍

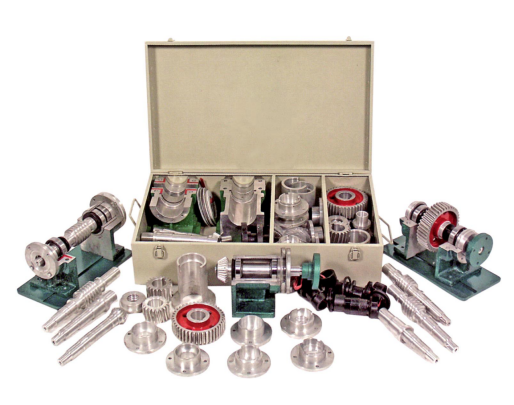

1、MY-516B组合式轴系结构设计实验箱集设计与分析功能于一体。该实验箱由8类共40种168件精密铝合金零件组成，可灵活组合出数十种轴系结构方案。产品配备齐全的轴承、齿轮、密封件及专业装拆工具，并附有实验指导书，能有效满足机械设计课程的实践教学需求，帮助学生深入理解轴系结构原理并提升动手能力。
2、零件材料为铝合金、经精密加工，技术质量优良。挡油环、甩油环、调整环、套筒均为金属标准件。配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计。
3、外形尺寸：580×360×150mm
4、装箱单（全铝制）

序号	零件名称	件数	序号	零件名称	件数
1	直齿轮轴用支座（油用）	2件	2	直齿轮用支座（脂用）	2件
3	蜗杆轴用支座	1件	4	锥轮轴用支座	1件
5	锥齿轮轴和套环	2件	6	蜗杆轴用支座	1件
7	组装底座	2件	8	大直齿轮	1件
9	大斜齿轮	1件	10	小直齿轮	1件
11	小斜齿轮	1件	12	小锥齿轮	1件
13	大直齿轮用轴	1件	14	小直齿轮用轴	1件
15	两端固定用蜗杆	1件	16	固游式用蜗杆	1件
17	锥齿轮用轴	1件	18	锥齿轮轴	1件
19	大凸缘式透盖	1件	20	大凸缘式闷盖	1件
21	凸缘式透盖（脂用）	1件	22	凸缘式闷盖（脂用）	1件
23	凸缘式透盖（油用）	4件	24	凸缘式闷盖（油用）	1件
25	凸缘式透盖（迷宫）	1件	26	迷宫式轴套	1件
27	嵌入式透盖	2件	28	嵌入式闷盖	1件
29	联轴器A	1件	30	联轴器B	1件
31	无骨架油封压盖	1件	32	轴承6206	2件
33	轴承30206	2件	34	轴承N206	2件
35	轴承7206AC	2件	36	键8×35	4件
37	键6×20	4件	38	圆螺母M30×1.5	2件
39	圆螺母止动圈Φ30	2件	40	骨架油封	2件
41	轴用弹性卡环Φ30	1件	42	无骨架油封	1件
43	M8×15	4件	44	M8×25	6件
45	M6×25	10件	46	M6×35	4件
47	M4×10	4件	48	Φ6垫圈	10件
49	Φ4垫圈	4件	50	挡圈钳	1把
51	挡油环	4件	52	甩油环	6件
53	调整环	2件	54	套筒	24件
55	调整垫片	16件	56	轴端压板	4把
57	14×12双头扳手	1把	58	3寸起子	1把
59	10×12双头扳手	1把	60	羊毛毡圈Φ30	2件
61	使用说明书	1本
