一、概述

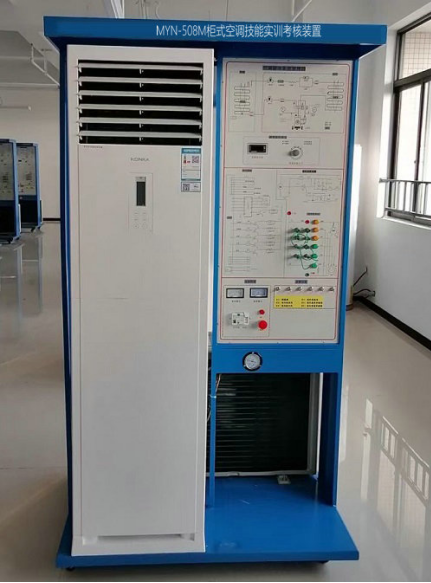

MYN-508M柜式空调技能综合实训考核装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
二、特点
1、整个系统真实柜式空调, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2、装置直观展示了柜式空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。
3、配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个柜式空调系统的实时工作状态一目了然；主面板中间印有柜式电气控制系统原理图，并设有相应测试点；屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
4、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作
三、技术参数
1．工作电源：AC220V 50Hz±5%
2．外形尺寸：1100mm×800mm×1800mm
3．整机功耗：1100W
4、适用电压范围：160V～253V
5、最大遥控距离8m，角度90度。
6、噪声：内机37-44dB，外机是55-65dB。
7、环境温度：-5℃—40℃
8、相对湿度：≤85%（25℃）
四、装置的基本装备
1.电源、仪表控制屏控制屏为铝合金结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等，具体功能如下：
1）交流电源控制单元：
单相三线制220V交流电源供电，交流电压表2只测量范围０～250V，用于监测电网电压，交流电流表1只测量范围分别为０～10A，用于观测系统启动电流及监测系统正常工作电流。
2）制冷系统压力检测单元：
提供1只真空压力表，测量范围分别为-0.1～3.8MP
温度检测单元：提供三位半数字温度表4只，，显示不同点的温度变化情况
3）电流型漏电保护装置1套：
对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
2.实训台
实训桌为铝合金双层亚光密纹喷塑结构、防水、耐磨高密度板,结构坚固，造形美观大方；，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。
3.故障
提供模拟空调与模拟多个故障打接线点，提供常见的空调电气节电路连接，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量，满足多点故障设置要求。
4、POR01模块装置
手机APP请扫描主机开机时显示的软件二维码或APP”下载安装后再添加设备进行操控使用。可视化配网，创新物联网配网UI界面设计，简单易操作，方便从员快速使用设备：使用手机APP联网远控远测不限距离。
1）强大的APP数据功能，智能APP控制软件。手机智能生活APP联网远近控制、主可同步数据测量。功能曲线、图集中表：过功值、过压值、超限值、超限恢复延时功能,还可以通过APP实时显示/历史数据如：电流测量、电压、电能、功率数据、功率因数数据。
2）多模式群组管理控制：一台手机可以控制112台设备远程控制监控实验台，同时支持多台手机控制一个实验台功能。
3）语言功能：支持中文/英文语言选择
4）智能AI语音控制：可通过智能APP、电脑PCOTA蓝牙、智能终端天猫小度等、智能音箱、通过全铜磁保持继电器控制输出功能（静态功率可以为0）确保控制安全。
5）分时计量：根据时间分别计算系统显示用户数据和控制动态
*4）屏幕翻转功能：可以实现液晶四方翻转：可以向左向右向下、向上翻转，方便使用。
5）装置功能：电压 AC50-320V、电流范围0-100A、功率：0-30000W、频率0-50HZ、功率因数0.00-1.00PF、测量精度1.0、WIFI联网支持远程控制、语音控制：支持、控制输出：1路10A、过渡保护：断开、欠压保护：断开。
6）曲线历史数据：TFT真彩屏IPS高清显示电流测量、电压、电能、功率数据、功率因数数据
7）APP数据：电流测量、电压、电能、功率数据、功率因数数据、
8）APP报表功能：可以提供日报表、月报表、年报表功能等统计数据。APP功能：WIFI联网支持远程控制手机不限距离、通过智能APP可以实现远程测量、远程设定、历史曲线、实验台安全实时监测实验平台。
9）实验台过值报警功保护能：对实验台进行过压、低压、过流过阀值后，系统可以通过喇叭与显示界面发出双层报警声音执行并动作。
10）TFT真彩屏IPS高清显示，
11）系统：包含账号管理、设备管理、报修管理、用户管理，实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。
12）电压：支持电压220V50HZ/380V50HZ.
*13）环境数据：支持显示实验台实时温度显示，环境空气质量显示PM2.5显示。
*14）提供设以下安全报告截图：A、电击媓量和危险防护安全、B、SEVL电路、C受限制电源、D发热要求、E异常工作和保护条件
五、实训项目
1、技工基本技能实训
2、专用工具的基本操作
3、空调系统管件焊接
5、柜式空调冷系统的抽真空与充注制冷剂R22
6、柜式空调主控板电路原理
7、柜式空调故障与分析
8、柜式空调的安装与维修
9、内机不工作故障
10、外风机不工作，压缩机保护故障
11、电源故障
12、传感器故障
