多功能螺栓组联接综合实验台

作者：管理员     发布时间：2025-04-28 11:10:55
　　

一、概述

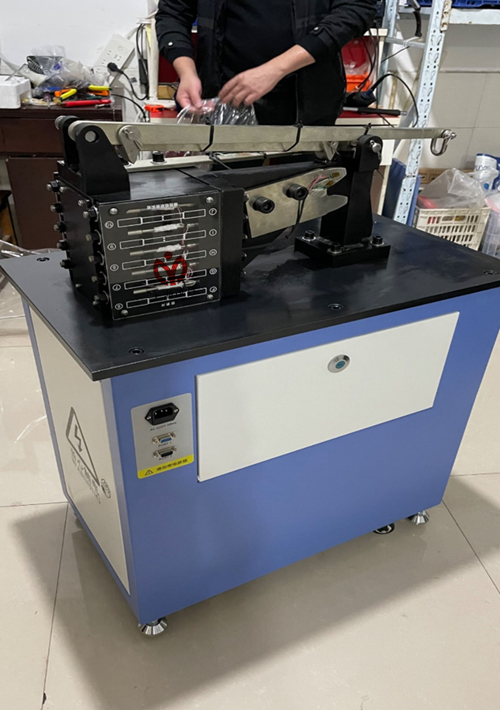

MY-599多功能螺栓组联接综合实验台是采用现代测试手段,利用传感器及计算机对螺栓组联接中各螺栓受力、变形参数进行采集、处理、仿真的实验设备，可完成螺栓组应力与变形的测试与分析，测量数据稳定、重复性好，适用于《机械设计》、《机械创新设计》 等课程开设设计性、综合性实验，是机械设计实验室的重要设备之一；
二、实验项目内容:
1.螺栓组联接特性实验;
2.电阻应变片灵敏度系数测量实验(二次开发);
3.渐开线齿轮齿根应力测试实验(二次开发);
4.等强度梁应力测试实验(二次开发)。
三、主要技术特点:
1.该实验台主要用来测试受倾覆力矩作用下的螺栓组中各个螺栓的受力与变形。还可二次开发用来做齿根应力测试实验、悬臂梁的应力测试实验及电阻应变片灵敏系数测量实验。
2.使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线;另外测量面板上配有数码管,显示被测数据，可由人工记录、手工绘制实验数据曲线。
3.被测螺栓采用40Cr优质合金钢精制，性能稳定.
4.实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置.
四、技术参数:
1.被测螺栓10根中段直径6. 5mm,两端螺纹M10,螺栓材料40Cr;
2.被测齿形板1个z=32, m= 1 6mm;
3.被测等强度梁1根;
4.电阻应变片电阻值: R= 120Q;
5.灵敏度系数: K=2.20;
6.静态电阻应变仪1台测量通道: 12路;
7.砝码4块(1kg 两块，0.5 kg两块);
8.专用软件光盘1张;
9.外形尺寸: 580x 320x 1005mm;
10.质量: 60kg。
