作者：管理员发布时间：2025-05-08 14:13:59

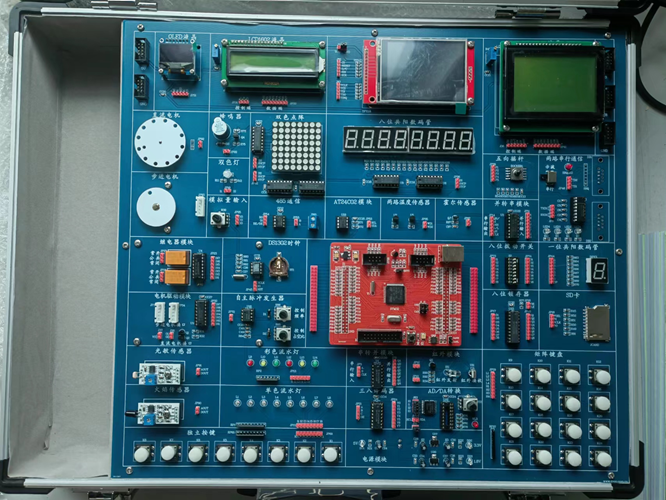

一、MY-230B STM32虚实一体单片机嵌入式实验箱-概述
基于STM32单片机，从单片机实验教学的特点出发，基础功能实验电路采用一体化设计方式，创新拓展型实验电路采用独立模块方式，需要时接入主板，既兼顾演示验证性实验、又考虑到综合设计和创新研究性实验的需要。主板上自带CPU编程下载接口，是一集编程下载调试与一体的新型单片机实验教学平台，适合各层次学生进行单片机原理和应用方面的实验和创新。
二、特点
1、完整的实验指导
专门针对此实验箱编制详细的实验指导书，相信您有了专业的单片机开发板和详细的指
导书，会迅速掌握好单片机技术，一定能快速入门，达到事半功倍的效果。
2、功能模块独立
根据我们多年来的开发经验，和取听广大用户的建议，此款开发板采用最新理念——各
功能模块独立，互不干扰，减小初学者编程误区。板载丰富的实验硬件资源和接口，并对外全部开放I/O口，既可简单的使用短路帽进行默认的资源连接（方便初学者直接使用），也可以取下短路帽后采用杜邦线连接单片机的任意I/O口线，轻松搭建自己的电路。配合本公司精心编写的大量C语言实验例程，可使用户快速掌握单片机原理及其实用接口技术。同时可加强初学者对主板硬件电路的认识，尽快熟悉硬件电路。
三、支持多种CPU开发实验
标配STM32F103VET6核心板，根据客户需求可以选配其它单片机核心板，从而实现对各种CPU芯片的支持扩展。
四、详细硬件配置
4.1   实验箱底板
4.1.1单色流水灯模块：8 个高亮绿色LED 灯
4.1.2 双色流水灯模块：6 个高亮LED灯，红黄绿三种颜色
4.1.3 双色LED灯模块：红绿双色LED 灯
4.1.4 8 位数码管模块：2 个四位一体共阳极数码管，2个74HC595 驱动芯片
4.1.5 1 位数码管模块：1 个 8 段数码管，共阳极，0.56 英寸
4.1.6 红绿双色点阵模块：3 个74HC595 驱动芯片，一个红绿双色点阵显示屏
4.1.7 LCD1602 液晶屏模块：标准 LCD1602 液晶屏接口，1 个带背光的 LCD1602 液晶屏
4.1.8 LCD12864 液晶屏模块：标准LCD12864 液晶屏接口，支持串行、并行液晶屏
4.1.9 OLED 显示模块：0.96 寸 OLED 液晶屏，128*64 显示
4.1.10 TFT 彩屏模块：彩屏接口支持8 位、16 位TFT ，支持触摸屏控制，带背光开关配套 2.8 寸彩屏，带触屏功能，262K 色，8 位数据端
4.1.11 8 个独立按键：8 个独立按键，带上拉电阻
4.1.12 4X4 矩阵键盘：4行4列矩阵键盘，带上拉电阻
4.1.13 五向摇杆：一个五向摇杆，具有上、下、左、右、中五个方向
4.1.14 蜂鸣器模块：无源蜂鸣器
4.1.15 DS1302 时钟模块：DS1302 芯片，模块带后背电池座
4.2   传感器模块
4.2.1 两路DS18B20 模块：两路 DS18B20 温度传感器接口
4.2.2 光敏传感器模块：集成 LM393 比较器，基准电压可调电阻、模拟量输出接口、数字量输出接口、模拟量指示LED灯，支持光敏二极管、光敏电阻等光电开关器件
4.2.3 火焰传感器模块：集成 LM393 比较器，基准电压可调电阻、模拟量输出接口、数字量输出接口、模拟量指示LED 灯，支持火焰传感器
4.2.4霍尔传感器模块：集成 LM393 比较器，基准电压可调电阻、模拟量输出接口、数字量输出接口、模拟量指示LED 灯，支持霍尔传感器
4.3 电器控制模块
4.3.1路直流电机接口：ULN2003 驱动芯片。一路可调速直流电机接口；一路可调速、可调向双功能电机接口
4.3.2 2路步进电机接口：2 个ULN2003驱动芯片。两个标准5线4相步进电机接口
4.3.3 2路继电器：ULN2003 驱动芯片，两个5V 继电器，两个3P 接线端子
4.4 数据传输、存储模块
4.4.1 2路串口：SP3232 芯片，SOP16 封装，+3.0v-+5V 工作电压，公头串口座一个，母头串口座一个，状态指示灯4 个
4.4.2 AT24C02 存储模块：AT24C02 芯片，SOP8 封装
4.4.3 模拟量输入模块：0V-5V 输入可调，0R-10K 电阻值可调
4.4.4 串转并模块：74HC164 芯片，SOP14 封装
4.4.5 并转串模块：74HC165 芯片,SOP16 封装
4.4.6 SD 卡模块：标准SD卡卡槽，SPI 控制，4-bit 传输模式
4.4.7 MAX485 模块：MAX485 芯片，1 组 2P 接线端子输出，1 组插针输出。
4.4.8 红外发射模块：红外发射二极管
4.4.9 红外接收模块：HX838 红外一体化接收头
4.4.10 PCF8591 AD/DA 模块：PCF8591 芯片，4路模拟量输入，1 路模拟量输出，IIC通信。
4.4.11 锁存器模块：74HC573 锁存芯片，兼容标准CMOS
4.4.12 三八译码器：74LS138 芯片，TTL 电平
4.4.13 核心板扩展接口：接口插座29P 两排，IO 扩展插针 28P 两排
4.5   电源模块
4.5.1 3V3 电源电路：LM1117-3V3 稳压芯片
4.5.2 1V8 电源模块：LM1117-1V8 稳压芯片
4.5.3 电源引出：GND/5V/3V3/1V8 电源各一组，每组 6 路引出
4.5.4 模块名称：USB 接口，mini USB,A 型母头，D+ ，D-
4.5.5 自恢复保险丝：断开电流300ma
4.6 机箱
4.6.1坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm
4.6.2有70mm×350mm 的零配件存放区。
五、实验项目
5.1基础实验
1)跑马灯、流水灯实验
2)彩色流水灯、交通灯实验
3)红、绿两种颜色显示
4)电子钟显示、数码管多位显示、74HC595 驱动等实验
5)1 位数码管显示实验
6)可以做双色点阵屏显示实验，滚动、静态显示字符、汉字符号等
7)LCD1602 液晶屏显示实验，可以显示字符、数字等
8) LCD12864 液晶屏显示实验，可以显示汉字、字符、数字
9)OLED 显示实验，可以显示 4 行汉字，可以显示图片
10)TFT 彩屏图像、文字显示。可以做人机交互界面实验
11)按键控制、外部中断等实验
12)矩阵键盘实验，可用作控制、教学实验等
13)可以用作游戏控制杆、实现独立按键等功能
14)音乐播放、报警提示等
15)电子表、万年历实验
5.2 传感器实验
1)温度测量
2)光电开关实验
3)火灾报警、火焰检测等实验
4)测速、电磁检测等实验
5.3电器控制实验
1)直流电机调速、调向的驱动实验
2)步进电机调速、调向、调角度的驱动实验
3)继电器控制实验
5.4 数据传输、存储模块功能
1)串口通信，TTL 转 RS-232 实验
2)外部存储、IIC 总线学习
3)串行转并行实验，可以扩展IO
4)并行数据转串行的实验
5) SD 卡的读写、文件系统的学习实验。
6)配合多组 485 模块，可以进行 485 通讯实验
7)可以发射不同载波频率的红外信号
8)红外接收解码实验
9)AD/DA 两种转换
10)8 位数据锁存实验，可以做 CPU 与外围模块的驱动、缓冲模块
11)可以 IO 扩展，学习译码实验
