　　铂热电阻的温度控制实验目的：
了解铂热电阻的特性与应用。
二、实验所用单元：
加热源、K型热电偶、Pt₁₀₀热电阻、温度控制单位、温度传感器实验板、数字电压表、万用表（自备）
三、铂热电阻的温度控制实验原理及电路：
利用导体电阻随温度变化的特性，可以通过测量电路将电阻的变化转换为电压输出，达到测量温度的目的。热电阻用于温度测量时，要求其材料电阻温度系数大、稳定性好、电阻率高，电阻与温度之间最好呈线性关系。常用的有铂热电阻和铜热电阻，铂热电阻的阻值与温度的关系为：
R_t＝R₀(1＋At＋Bt²)，其中R_t为温度t下的阻值，R₀为0℃下的阻值，铂热电阻一般采用三线连接，其中一端接二根引线主要是为消除引线电阻对测量结果的影响。
铂热电阻实验原理图如图26-1所示。铂热电阻与R₁、R₂、R₄组成直流电桥，经差动放大器放大后输出电压由数字电压表显示。

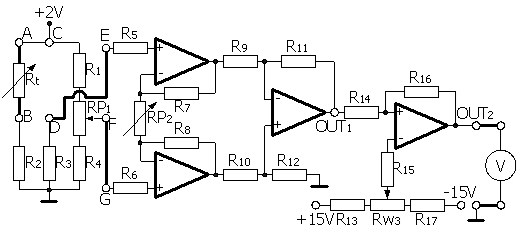

图1 铂热电阻温度控制实验原理图
四、铂热电阻的温度控制实验步骤：
1、按实验二十四的步骤一至三进行操作。
2、按照图1进行接线，铂热电阻的三根引线接至R_t输入的A、B两端上：用万用表欧姆档测出铂热电阻三根引线中短接的二根引线，将其接到B端。
3、将E、G两端短接并接地，接通电源，调节RP₃使OUT₂为零。
4、将E、G两端按照图1接至桥路输出，调节RP₁使电桥平衡，OUT₂为零。
5、设定温度控制仪的给定值为50℃，将铂热电阻插入加热源另一个插孔中，接通加热开关，等待温度稳定时记录下数字电压表读数，重新设定温度给定值为52℃，等待温度稳定时记录下数字电压表读数，重复进行以上步骤，温度给定值每次增加2℃，将实验结果记入下表中。
表 1
