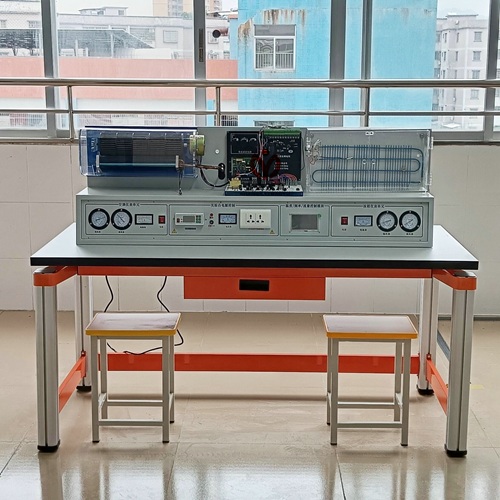

在职业院校制冷类专业的教学实践中，MYKT-7C制冷制热变频空调实验装置起着关键作用，它能帮助学生深入掌握空调系统的运行原理与操作技能。本文将详细介绍该实验装置系统的启动流程与模式切换方法，助力师生更好地开展实训教学。
一、启动前准备
在启动制冷制热变频空调实验装置系统之前，必须进行全面且细致的准备工作，以确保系统能够安全、稳定地运行。首先，检查输入电源是否符合要求，本装置输入电源为单相三线 AC220V±10%、50Hz ，需使用专业的电压检测设备测量实际输入电压，确保其在规定范围内。同时，要仔细检查电源线路是否存在破损、老化或接触不良的情况，防止因线路问题引发安全事故或设备故障。
其次，查看工作环境条件，装置要求工作环境温度在 - 10℃～40℃，相对湿度≤85%（25℃）。使用温湿度计测量当前环境的温湿度，若环境条件不满足要求，可能会影响设备的正常运行，甚至损坏设备。例如，湿度过高可能导致电气元件受潮短路。
接着，对制冷系统和电气系统进行检查。制冷系统方面，检查制冷剂管路是否连接牢固，有无泄漏迹象，可通过涂抹肥皂水在管路接头处，观察是否有气泡产生来判断是否泄漏。确认制冷剂种类（R22、R600a）和充注量是否符合要求，若制冷剂不足或过多，都会影响制冷制热效果。电气系统方面，检查电气控制与制冷系统是否独立分开，电气部分的检测点、测试端子以及各路的输出连接端子是否连接正确、接触良好。查看分体空调控制线路模块的电脑板电路原理图是否清晰，元件焊接是否牢固，10 个故障开关是否处于正常状态。
此外，还要检查智能电源管理系统的各项保护功能是否正常。通过模拟短路、过流、过压等故障情况，测试系统是否能在规定时间内触发相应的保护动作。例如，当设置短路保护测试时，观察系统是否能在设备电流达到 3 倍时，0.3 秒内瞬间跳闸；测试漏电保护功能，当漏电值到达设定值 1％时，查看系统是否能在 0.1 秒内瞬间断电。同时，确认电源的一键锁定功能和故障锁定功能是否有效，确保在处理故障时的安全性。
二、系统启动流程
完成启动前的准备工作后，即可进行系统启动操作。首先，将电源总开关打开，此时智能电源管理系统开始工作，LCD 液晶面板会实时显示设备的运行参数，如电压、电流、功率、电能等。观察这些参数是否正常，若出现异常，应立即关闭电源，检查原因。
然后，启动智能直流变频控制（三合一主板）系统。通过 4.3 寸触摸屏进入系统设置界面，选择直流变频压缩机变频系统的工作模式。在手动制冷模式下，可根据实验需求手动调节压缩机工作频率，其调节范围为 10 - 120HZ，每按一下增加 10HZ 频率或减 5HZ 频率。在自动制冷模式下，系统会根据设定温度自动调整压缩机输出频率（10－120HZ），输出电压 30 - 210V 可调。启动过程中，注意观察触摸屏上显示的压缩机工作频率、电流等参数，以及故障显示信息，若出现压缩机过流、过热、失步等故障代码，应立即停止启动，根据故障代码查找原因并进行排除。
接下来，启动空调外机和室内机。按下空调外机的启动按钮，制冷压缩机、外风机等部件开始工作，观察外风机的运转是否正常，有无异常噪音或振动。随后启动透明式分体空调室内机，内机的五线电机、三速可调风机开始送风，检查风机的送风模式是否正常，可通过调节风机速度档位，观察风速的变化情况。同时，通过透明有机玻璃外壳观察内机结构，如蒸发蒸发器、风筒等部件的运行状态。
在系统启动过程中，利用 4.3 寸 12 路温度测量模块实时监测各关键部位的温度，如压缩机吸气温度、排气温度、冷凝器温度、蒸发器温度、空调室内温度等。通过观察温度的变化，判断制冷系统的运行状态是否正常。例如，若压缩机排气温度过高，可能表示制冷剂不足或散热不良。
三、模式切换操作
本实验装置中的空调部分具有制冷模式、制热模式、除湿模式、送风模式四种工作模式，可根据实验需求进行灵活切换。
在切换模式前，先通过 LCD 液晶面板和触摸屏确认当前系统的运行状态，确保系统处于稳定运行且无故障状态。切换制冷模式时，在触摸屏上选择制冷模式选项，系统会自动调整相关参数，如压缩机工作频率、风机转速等，以实现制冷功能。此时，观察制冷系统各部件的运行情况，如制冷剂的流动声音、冷凝器的散热效果等，以及室内温度的下降情况。
切换制热模式时，系统会控制四通阀改变制冷剂的流向，使原本的蒸发器变为冷凝器，实现制热功能。在制热模式下，同样要观察各部件的运行状态，注意压缩机的工作负荷是否正常，室内温度是否逐渐上升。同时，留意系统的能耗变化，可通过 LCD 液晶面板查看功率、电能等参数。
除湿模式主要用于降低室内空气的湿度。当选择除湿模式后，系统会使室内机的蒸发器表面温度降低，空气中的水蒸气遇冷液化成水滴排出室外，从而达到除湿的目的。在除湿过程中，观察排水情况以及室内湿度的变化，可使用湿度计测量室内湿度，验证除湿效果。
送风模式下，空调仅开启风机，将室内空气循环送出，不进行制冷或制热操作。此模式可用于通风换气，在切换到送风模式后，检查风机的送风效果，感受室内空气的流动情况。
在进行模式切换时，要注意切换间隔时间，避免频繁切换导致设备损坏。每次切换模式后，等待系统稳定运行一段时间，观察各项参数和设备运行状态，确保模式切换成功且系统正常运行。
四、安全注意事项
在整个系统启动和模式切换过程中，安全始终是重中之重。由于装置涉及电气和制冷系统，操作不当可能会引发触电、制冷剂泄漏等危险。因此，操作人员必须严格遵守安全操作规程，穿戴好必要的防护用品，如绝缘手套、护目镜等。
当系统出现故障时，切勿盲目操作。应立即按下电源的一键锁定功能按钮，防止漏电保护器合闸造成触电危险。同时，利用智能电源管理系统的故障查询功能，一键查询历史故障源，分析故障原因并进行排除。在故障排除后，通过故障测试功能在线测试系统中不安全的用电功能，确保系统恢复正常后再重新上电启动。
此外，定期对实验装置进行维护保养，检查各部件的连接情况、电气元件的性能以及制冷剂的压力等。及时清理设备表面的灰尘和杂物，保持工作环境的整洁，延长设备的使用寿命，确保实验装置始终处于良好的运行状态。
