作者：管理员发布时间：2025-07-11 11:07:19

　　上海茂育科教设备有限公司荣幸为辽宁工程技术大学化工专业实验室提供全套数字化实验设备。目前，包括MYH-03B数字型流体流动阻力实验台、MYH-9B数字型填料吸收实验设备、MYH-16A数字型流化床干燥实验装置以及MYH-25数字型筛板塔精馏实验装置在内的系列设备已完成安装调试，正式投入使用。

这批数字化实验设备采用先进的数据采集与处理系统，能够实时显示和记录实验数据，显著提升了实验教学的准确性和效率。设备设计兼顾教学需求与科研功能，既满足基础实验教学要求，又为创新性实验研究提供了良好平台。

上海茂育始终秉持"以教学需求为导向，以技术创新为动力"的发展理念。此次与辽宁工程技术大学的成功合作，再次印证了我们为高校提供优质实验设备解决方案的能力。我们将继续深化产品研发，完善服务体系，为更多高校的实验室建设和教学改革提供支持。

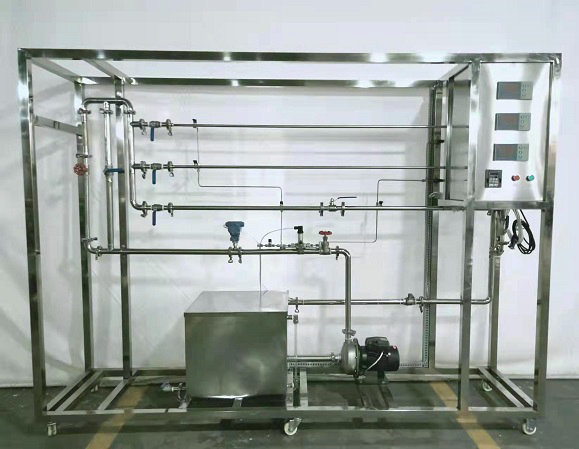

1、MYH-03B数字型流体流动阻力实验台

技术指标	说明
装置特点	1、实验装置数据稳定，重现性好，能给实验者较明确的流体阻力概念。 2、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 3、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 4、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 5、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 6、管路取压采用工业标准均压环方式，取压稳定、准确；采用高压用差压传感器和低压用工业标准倒U型压差计，工艺美观，操作方便。 7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 8、装置设计可360度观察，实现全方位教学与实验。 9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
装置功能	1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。 2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。 3、测定湍流状态下流体流经阀门时的局部阻力系数。 4、学习压差传感器测量压差，流量计测量流量的方法。 5、学习合理选择坐标系的方法。
设计参数	流体阻力：光滑管：雷诺数：500~30000，液体流量：10~1000 L/h，阻力压降0-30kPa。常温、常压操作。粗糙管：雷诺数：500~30000，液体流量：10~1000 L/h，阻力压降0-30kPa。常温、常压操作。阀门局部阻力：雷诺数：2000~15000，液体流量：100~1000 L/h，阻力压降0-30kPa。常温、常压操作。
公用设施	1、水：装置自带304不锈钢水箱，连接自来水，实验时经离心泵进入测试管路，循环使用。 2、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：清洁自来水，外配设备：无。
主要设备	1、304不锈钢光滑管：测量管径25mm，管长L—1500mm。 2、304不锈钢粗糙管：测量管径25mm，管长L—1500mm，内装不锈钢螺旋丝。 3、304不锈钢局部管：测量管径25mm，管长L—1500mm，上有不锈钢阀门一个。 4、LZB-25水转子流量计：流量范围100～1000L/h。 LZB-10水转子流量计：流量范围10～100 L/h。 5、DN20涡轮流量计：流量范围0.5～10m³/h，4-20mA远传输出，流量检测机构。 6、倒U型压差计，0--600mmH₂O。 7、压差传感器：量程0～200KPa，4-20mA远传输出，压差检测机构。 8、宇电AI501（带485接口）温度数字显示仪。宇电AI501（带485接口）流量数字9、显示仪。宇电AI501（带485接口）压差数字显示仪。 10、304不锈钢离心泵：功率750W，流量2-10m³/h。 11、水箱：304不锈钢材质，容积80L，带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 12、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。 13、阀门：采用304不锈钢阀和优质铜阀。 14、电器：接触器、开关、漏电保护空气开关。 15、304不锈钢仪表柜：测控、电器设备在实验架上。 16、304不锈钢材质框架22005501800mm(长×宽×高),带脚轮及禁锢脚。
测控组成	变量	检测机构	显示机构	执行机构
	水流量	转子流量计	就地显示	手动阀控
	水流量	涡轮流量计	数字显示仪表，精度：0.5%FS	手动阀控
	压差	压差传感器	数字显示仪表，精度：0.5%FS	无
	液体温度	PT100铂电阻	数字显示仪表，精度：0.5%FS	无
软件组成	模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。

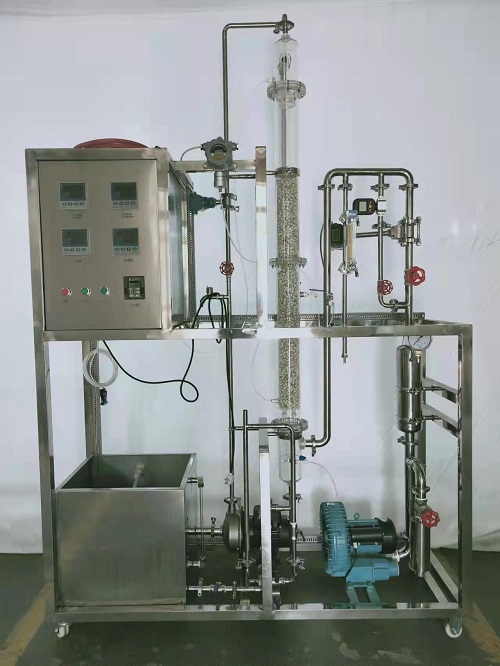

2、MYH-9B数字型填料吸收实验设备

技术指标	说明
设备特点	1、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 2、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 3、全塔气液接触现象可视。 4、本实验装置采用二氧化碳——水体系。CO₂气体无味、无毒、廉价，所以气体吸收实验常选择CO₂作为溶质组分。 5、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。 6、装置设计可360度观察，实现全方位教学与实验。 7、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故。
实验目的	1、了解填料吸收塔的结构、流程及操作方法。 2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。 3、测定总传质系数Kya，并了解其影响因素。
设计参数	1、体系：CO 2 -空气-水，常压常温，液体流量范围：0.1-2m ³ /h，气体流量范围 0～5m ³ /h。 2、填料塔：塔内径 80-200 mm，填料层：0.5-2 m。
公用设施	水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入吸收塔，循环使用。电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。气：空气来自风机（自带气源），CO₂来自气体钢瓶。实验物料：水-- CO₂。
主要设备	1、玻璃填料吸收塔：,内装φ10×10mm拉西环不锈钢填料；填料塔内径 D=90mm。吸收塔填料层有效高度Z＝800mm。　　　 2、LZB-3 CO₂转子流量计：流量范围 0.16～1.6L/min 。 3、空气流量计：孔板流量计，孔板喉径：φ10mm，压差传感器0～2KPa。 4、液体流量：DN6涡轮流量计：流量范围10～600 L/h，4-20mA远传输出，流量检测机构。 5、塔体床层压降由5KPa差压传感器测取，观察上下塔压降变化。 6、宇电AI702M（带485接口）多路温度数字显示仪。 7、宇电AI702M（带485接口）多路流量数字显示仪。 8、宇电AI501（带485接口）数字压差显示仪。 9、混合稳压罐：304不锈钢制作，对空气和二氧化碳气体充分混合、稳压后输入吸收塔 10、鼓风机：旋涡气泵,功率 250W，最大流量30m³/h。 11、不锈钢增压泵：功率90W，最大流量1m³/h。 12、电器：接触器、开关、漏电保护空气开关。 13、304不锈钢管路、管件及阀门。 14、304不锈钢仪表柜：测控、电器设备在实验架上。 15、304不锈钢材质框架15005002000mm(长×宽×高)，带脚轮及禁锢脚。
测控组成	变量	检测机构	显示机构	执行机构
	液体进口温度	Pt100铂电阻	数字显示仪表，精度：0.5%FS	无
	气体进口温度	Pt100铂电阻	数字显示仪表，精度：0.5%FS	无
	液体流量	涡轮流量计	数字显示仪表，精度：0.5%FS	变频器
	CO₂流量	转子流量计	流量计就地显示	手动阀门
	空气流量	孔板流量计	数字显示仪表，精度：0.5%FS	变频器
	塔体压降	差压传感器	数字显示仪表，精度：0.5%FS	无
	CO₂液体浓度	化学分析	气相色谱仪	六通阀
软件组成	模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。

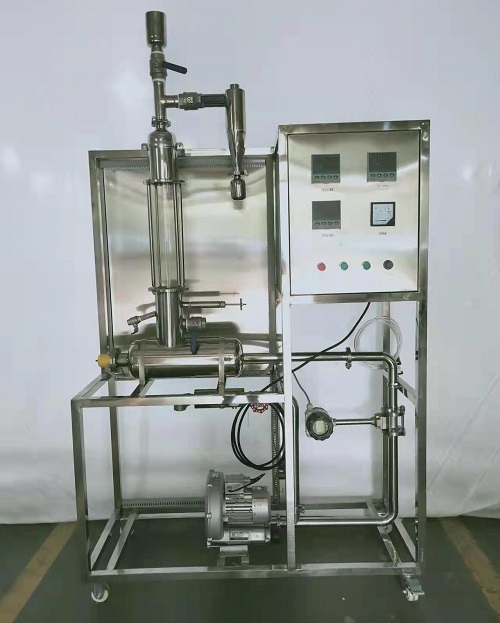

3、MYH-16A 数字型流化床干燥实验装置

技术指标	说明
装置特点	1、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 2、装置布局合理，干燥箱、管道采用不锈钢制作，干燥室入口装有气流均布板。 3、用床层压差来指示湿物料的失水量，避免了在干燥过程中需不断取样分析所带来的麻烦。 4、干燥塔为不锈钢和优质耐高温玻璃装配合成，可直接观察实验现象，空气的流量由调节阀和旁路放空阀联合调节。 5、固体物料采用间歇操作方式，由干燥器顶部加入，试验完毕在流化状态下由下部卸料口流出。 6、装置设计可360度观察，实现全方位教学与实验。
装置功能	1、了解流化床干燥装置的结构、流程及操作方法。 2、学习测定物料在恒定干燥条件下干燥特性的实验方法，研究干燥条件对干燥过程特性的影响。 3、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。
设计参数	1、操作压力：常压操作、操作温度：50～80℃。 2、空气流量： 0～70m³/h。 3湿物料量：500～1000g。
公用设施	1、电：电压AC220V，功率3.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 2、气：空气来自风机，经加热器加热进入流化干燥器（自带气源）。 3、实验物料：绿豆（或耐水硅胶）、水、空气。
主要设备	1、玻璃流化床干燥器：Φ110×400mm，进口处设有气体均布器。 2、加热器：304不锈钢材质，加热功率3.0KW，空气预热器。 3、风机：低噪漩涡气泵，功率:750W,流量：0-90 m³/h 。 4、孔板流量计，孔板喉径：Φ25mm，压差传感器0～10Kpa。 5、干燥器床层压降由U形压差计测取。 6、宇电AI702M温度数字巡检仪。 7、宇电AI501压差数字显示仪。 8、宇电AI518数显温度控制仪（带手动功能）。 9、Pt100铂电阻温度传感器3支，分辨率0.1℃。 10、电器：接触器、开关、漏电保护空气开关。 11、304不锈钢管路、管件及阀门。 12、304不锈钢仪表柜：测控、电器设备在实验架上。 13、304不锈钢材质框架1300×500 ×2000mm（长×宽×高），带脚轮及禁锢脚。
测控组成	变量	检测机构	显示机构	执行机构
	干燥风量	孔板流量计	数字压差仪表	手动阀控
	干燥器压降	U型管压差计	U型管压差计	无
	干球温度	Pt100铂电阻	数字温度仪表	无
	湿球温度	Pt100铂电阻	数字温度仪表	无
	加热室温度	Pt100铂电阻	温度控制显示仪	固态调压模块
软件组成	模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压降等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
