[规格型号]：MYHG-20

[产品名称]：往复式压缩机性能测定实验装置

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

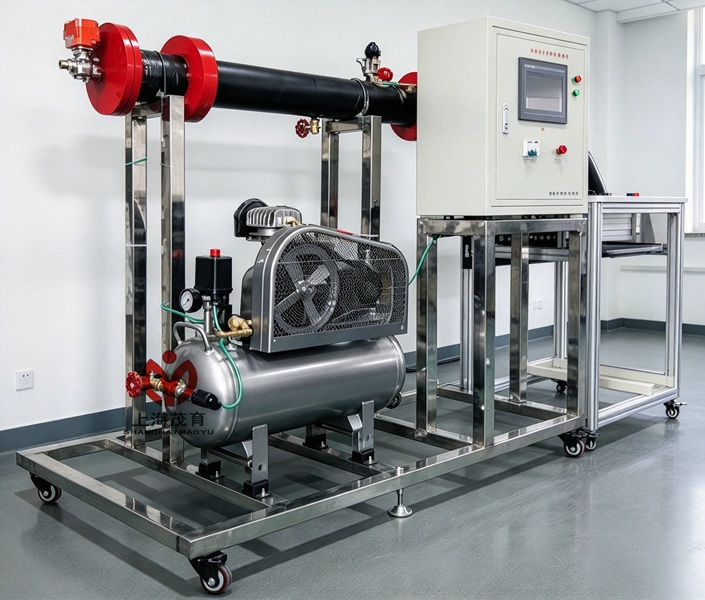

MYHG-20往复式压缩机性能测定实验装置

往复式压缩机性能测定实验装置采用往复式活塞空压机为实验对象，对其进行出厂实验、性能实验以及变工况实验，直观的了解空压机原理、结构、运转、试验过程、性能参数和自动检测的方法及手段，可以作为高校本科生、硕士生、博士生培养使用的基础实验平台，也可作为科研、教学和委托检测的专业试验设备。
一、功能：
1、装置结构紧凑，抗干扰能力强，振动小，噪声低，适合实验室布局。
★2、采用高频采集卡和计算机（计算机用户自配）相结合的测控系统，编程灵活、易于操作、性能可靠，采用集中管理、分散控制的模式，人机交流简便，并能实时检测系统运行数据。
3、采用喷嘴法测量空压机的排气量，提高检测精度。
4、采用电动阀等智能设备控制系统变量，自动控制，操作方便。
5、移动方便：装置配有四个万向轮，可方便移动。
6、装置必须符合国家空压机性能测试相关标准。
7、至少应由不锈钢框架、实验台本体、加压系统及恒温系统等下列模块组成。
二、配置组成：

序号	模块名称	基本配置	数量
1	触摸屏控制箱	控制箱面板采用铝质凹字术制作（嵌入式触摸屏7寸）	1套
2	实验对象	往复式活塞空压机：单相风冷式；排气量：0.036m3/min；功率：0.75kW；气缸直径：51mm；活塞行程：38mm；转速：1220rpm；额定排气压力：0.7MPa	1台
3	汽路循环系统	储汽罐	1个
		排气减压装置	1套
		消声器：安装在排气阀后，降低噪声	1个
		电动阀	1个
		安全阀	1个
		排污口：储汽罐排除凝结水等	1个
4	测量显示装置	温度传感器：Pt100铂热电阻，测温范围：0至200℃	1个
		高频动态压力传感器：量程：-100kPa～1MPa，频响范围：0～100kHz，精度：0.25级	1个
		空压机专用压力传感器：量程：0~16bar，输出信号：4~20mA	1个
		差压传感器：量程：0~500Pa，输出信号：4~20mA，数量：1个	1个
		喷嘴流量计：最大流量：4m3/h，常用流量：2.2m3/h，最小流量：0.8m3/h，工作压力：0.8MPa，工作温度：60℃	1个
		电量采集变送器：测定电动机的电压和电流4-20ma	1个
		测试软件：在线监测及稳态分析，压缩机排气量、功率计算软件；任意时刻封闭示功图绘制、打印等功能	1套
		数据采集卡：100K采样率	1套
		电动机转速传感器4-20MA	1套
		数据采集模块,,	1套
		电脑桌铝型材5005001200	1张
5	不锈钢框架	使用304不锈钢框架，其中不锈钢框架底部装有万向轮，便于移动和固定，有利于实验室的布局14008001500	1套
6	实验指导书	上海茂育配套	1套

服务与售后保障：
1.货品验收：请您收货时仔细检查往复式压缩机性能测定实验装置的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
