作者：管理员发布时间：2024-08-08 16:30:14

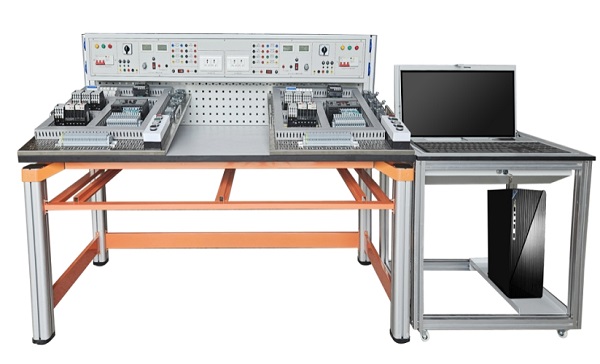

一、MYDG-04A网孔双组型电工综合实训考核台整体概述
系统是集培训、实训、考核为一体的多功能设备。适用于各类院校、企业职工职业培训的教学培训、实操考核。该设备采用模块化组合设计，主要由三大部分组成，包括网孔板实训套件、智能控制技术操作平台、电脑桌等组成。
实训装置以综合实训为目的，是实验室的基础部分，网孔板实训套件根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块、不同项目的实训，实训装置适用范围广，可完成的教学内容和实训项目多。
二、设备技术指标
1. 外型：实训台尺寸1640mm×750mm×1200mm；电脑桌720mm×560mm×750mm；
2. 实训台架的材料：钢板、铝合金结构；
3. 电源：1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线380V 接插式2组、220V插座式2组，均通过组合开关进行关断。
4.整流二极管2组：提供整流二极管1N5408四个，用于能耗制动电路。
5.可调直流输出2路： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；固定DC24V/2A电源2组。
6.功率电阻2组：提供75Ω/75W功率电阻六个，用于降压启动电路，提供10Ω/25W功率电阻两个，用于能耗制动电路。
7. 保护2组：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。每个工位电源面板设有急停按钮。
四、产品组成
实训平台由实训桌、实训屏、电脑桌、电气元器件等组成。具体参数如下：

序号	部件名称	功能及技术参数	数量
1	实训桌	1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设有用于存放网孔板的空格。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。立柱往上延伸用于固定实训屏和网孔板挂架型材。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。 5.后立柱往上延伸，用于固定实训屏和工具挂板，工具挂板设有网孔板挂钩，可以使网孔板倾斜放置在台面上，方便电器元件的安装固定。	1套
2	实训屏	钢制结构，表面氧化喷塑处理，电源输出包含固定交流输出：三相五线380V 接插式2组、220V插座式2组，均通过组合开关进行关断；可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；固定DC24V/2A电源2组；提供降压启动电阻6个，能耗制动电阻2只，提供整流二极管1N5408四个，用于能耗制动电路。另提供单相220V单元插座用于给电脑的供电。	1套
3	电脑桌	钢铝结构，装有4只万向轮，装有电脑显示屏翻转支架1套，适用于24吋以下显示屏的安装；底部设有电脑主机托板一个。	1套
4	网孔板	600*700mm 不锈钢网孔板屏，安装把手，加厚设计。实训网孔板用于电气元件的安装和固定。	2块
5	PLC	FX3U-48MR	2个
6	断路器	额定电流:16A;极数: 3P	2个
7	控制变压器	BK50
8	熔断器	RT28-32X 1P	10个
9	熔断器保险芯	5A 10*38	10个
10	交流接触器	工作电压AC24V，工作电流 9A，绝缘电压690V，触点：2常开2常闭，安装方式导轨和螺钉安装，	8个
11	热过载继电器	NR4-63 1.6-2.5A	4个
12	四孔按钮盒	按钮盒4位	2个
13	按钮红色	红色，一常开一常闭，平头式	2个
14	按钮绿色	绿色，一常开一常闭，平头式	2个
15	按钮白色	白色，一常开一常闭，平头式	2个
16	按钮黑色	黑色，一常开一常闭，平头式	2个
17	行程开关	单轮式、自动复位，一常开一常闭双轮自锁各4个	8个
18	编程电缆	3米	2条
19	终端固定件	终端固定件	2套
20	灰色端子	带保险	60位
20	2.5mm²灰色端子	UK2.5B 灰色；额定横截面：2.5mm²，宽2.2mm，长48.5mm，端板宽度2.2mm，	58位
21	2.5mm²黄绿色端子	2.5mm²黄绿色端子	2位
22	快速标记条	打印字符1-30	2条
23	耗材	线槽、导轨、安装螺丝等	1批

五、参考实训项目
（一）电工部分
1）三相异步电动机直接启动控制
2）三相异步电动机接触器点动控制线路
3）三相异步电动机接触器自锁控制线路
4）三相异步电动机Y/△自动控制线路
5）接触器联锁的正反转控制线路
6）按钮联锁的三相异步电动机正反转控制线路
7）双重联锁的三相异步电动机正反转控制线路
8）三相异步电动机多地控制
9）工作台自动往返控制线路
10）三相异步电动机串电阻降压启动控制线路
11）三相异步电动机能耗制动控制线路
12）按钮切换的双速电动机控制电路连接实训；
13）时间继电器切换的双速电动机控制电路连接实训；
（二）PLC部分
1）PLC控制三相异步电动机Y/△控制线路
2）PLC控制三相异步电动机正反转控制线路
3）PLC控制三相异步电动机串电阻降压启动控制线路
4）PLC控制三相异步电动机能耗制动控制线路
