作者：管理员发布时间：2025-03-26 09:03:05

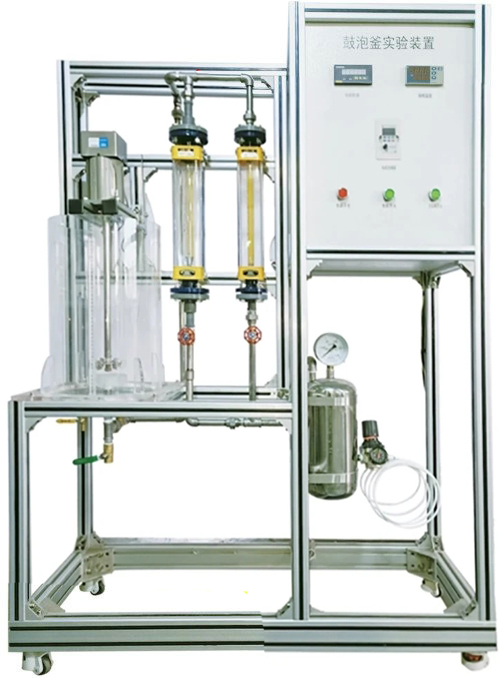

　　 MYHG-57鼓泡反应器中气泡表面积及气含量测定实验装置是一款用于化工原理教学的专业实验设备，采用透明有机玻璃反应器（Φ150×1600mm）和304不锈钢溶气罐（工作压力0.2-0.3MPa）组成核心系统。装置配备无油静音空压机（排气量36L/min）、转子流量计（液体16-160L/h，气体0.25-2.5m³/h）和U型压差计，可完成静压法气含率测定、气液比表面积确定等实验项目。设备采用模块化设计（1500×550×1900mm），配置80L透明水箱、370W循环水泵和工程化管路标识系统，支持三相220V电源供电。通过气体分布器和四组有机玻璃测压管，学生可直观观察鼓泡反应过程并测量床层压降，培养化工单元操作和数据处理能力，适用于化工、环境等专业的实验教学。

技术指标	说明
装置功能	1、掌握静压法测定气含率的原理与方法。 2、掌握气液鼓泡反应器的操作方法。 3、了解气液比表面积的确定方法。
主要配置	主要有机玻璃反应器、转子流量计、气体分布器、阀门、压差计、空压机、空气缓冲罐、气体调压阀、高品质铝合金型材框架。
公用设施	水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。气：空气来自空压机（自带气源）实验物料：自来水-空气
技术参数	1、环境温度：5℃～40℃，配电：220V/500W。 2、反应器：Φ150×1600mm，底部设有圆形气体分布器。透明有机玻璃材质。 3、水泵：流量1m³/h，扬程15m,功率370W。 4、水箱：80L，透明有机玻璃材质。 5、管路：透明，壁厚≥2.0mm，透明可视材质。 6、溶气罐：304不锈钢材质，工作压力0.2-0.3 MPa。 7、转子流量计：液体16-160L/h，气体0.25-2.5m3/h。 8、无油静音空压机：功率750W，排气量36 L/min，工作压力0.7MPa。 9、电器：接触器、开关、漏电保护空气开关。 10、测压管，透明有机玻璃材质，数量4组。 11、304不锈钢仪表柜：内外双面喷塑。 12、外形尺寸：1500×550×1900mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
测控组成	变量	检测机构	显示机构	执行机构
	气体流量	转子流量计	转子流量计	手动阀控
	床层压降	U型压力计	就地显示	无
