阀门维修维护操作实训装置

作者:管理员     发布时间:2025-03-26 09:14:05

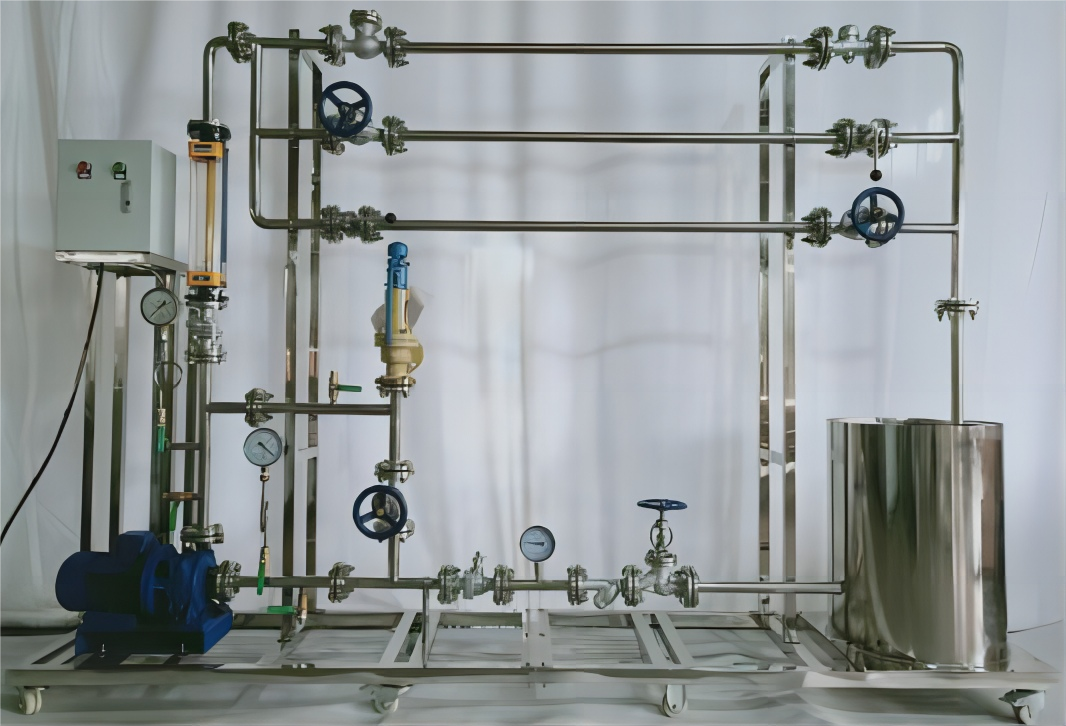

   MYHG-36C 阀门维修维护操作实训装置是一款专为工业阀门维修技能培训设计的实训装置,采用碳钢框架结构,集成六种常见工业阀门(闸板阀、截止阀、球阀、止回阀、蝶阀、安全阀),均采用不锈钢304材质,口径DN50。装置配备WB50/025离心泵、不锈钢水箱及压力表组(0-0.25MPa/-0.1MPa),可模拟真实管道系统工况。通过该装置,学员可掌握阀门结构认知、拆装工艺(配备24"/17"呆扳手、活扳手等专业工具)、密封检测及功能调试等核心维修技能,适用于职业院校化工机械、过程装备等专业的实践教学与技能考核,培养符合工业标准的阀门检修技术人才。


一、主要技术指标和功能:
1、了解并熟悉工业常用的阀门结构、工作原理、性能和特点。
2、通过对不同阀门的进行拆装训练,掌握阀门的拆装方法、步骤并熟悉常用工具的使用。
3、能够完成阀门设备维修并能够实现正常工作。
二、装置主要参数:
序号 名称 规格 数量
1 支架 长1500×宽800×高800mm,碳钢框架 1台
2 离心泵 WB50/025 1台
3 水箱 不锈钢 1台
4 压力表 0-0.25MPa, 1个
5 压力表 0- -0.1MPa 1个
6 闸板阀 不锈钢304、DN50 1个
7 截止阀 不锈钢304、DN50 1个
8 球阀 不锈钢304、DN50 1个
9 止回阀 不锈钢304、DN50 1个
10 蝶阀 不锈钢304、DN50 1个
11 安全阀 不锈钢304、DN50 1个
12 呆扳手 24” 1个
13 呆扳手 17” 1个
14 活扳手 24” 1个
15 活扳手 17” 1个
16 螺丝刀 十字 1个
17 螺丝刀 一字 1个
18 阀门管件 不锈钢304 1批
