作者：管理员发布时间：2025-03-26 09:21:22

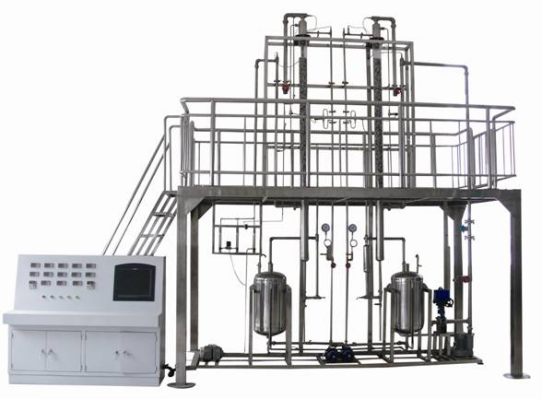

　　 MYHG-52 吸收与解吸实训装置是专为化工工艺教学设计的综合实训平台，采用钢制喷塑框架结构，双层安全操作布局，集成Φ100mm有机玻璃吸收塔与解吸塔（配备拉西环填料及液体分布器）。装置以CO2-空气为工作介质，配置304不锈钢溶液罐（Φ426mm）、旋涡风机（72m³/h）及370W离心泵，可完成吸收解吸全流程操作实训。系统配备涡轮/孔板/转子流量计、PT100温度传感器及压差变送器，通过宇电仪表和MCGS组态软件实现数据采集与自动控制，具备故障模拟（无线遥控设置）和安全联锁功能。适用于化工专业吸收解吸原理认知、填料塔操作（含液泛现象观察）、仪表使用及DCS控制等实训项目，满足化工总控工技能培训需求。

分项	说明
装置功能	1、能够完成包括吸收与解吸岗位操作技能训练、原料液体输送岗位操作技能训练、气体输送岗位操作技能训练、化工仪表岗位操作技能训练和过程控制岗位操作技能训练。 2、能够使学员了解空气流量计、热电阻温度计、文丘里流量计、涡轮流量计、转子流量计、液位计、压力计的结构、测量原理和操作方法。 3、能够使学员了解吸收与解吸分离过程的原理和流程，吸收与解吸塔的操作及影响因素，填料塔的结构，填料塔塔内压降、液泛等，以及维护保养吸收与解吸塔知识。 4、能够使学员了解其他吸收与解吸过程所需的附属设备的结构、工作原理及其使用方法。 5、能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行杜绝安全事故。 6、实训装置具有故障设置功能，通过无线遥控器隐蔽发出故障干扰信号，能使正常运行的装置真实出现以下现象。 7、实训装置提供数字通讯信号使控制室的计算机对现场数据进行采集、监控， 8、实训装置使学员掌握吸收方面的理论知识（吸收与解吸基本概念、吸收塔安全操作和吸收与解吸的基本计算等）完成吸收与解吸过程的性能测定。
设计参数	装置整体采用工程化布局，两层布置，一层为主操作区，二层主要为观察区。操作压力：常压。吸收-解吸体系：CO₂-空气。
整机参数	设备尺寸： 3700x2000x3500mm（长x宽x高）,可根据实训场地实际高度和场地面积进行调整，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。
电气系统	标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸：400x800x1300mm（长x宽x高）。
公用设施	水：实验用水由现场水龙头接入溶液罐。电：电压AC380V，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。实验物料：清洁自来水。
主要设备	吸收塔：主体有机玻璃Φ100x600mm，共2段；上出口段：Φ100x300mm，304不锈钢；下入口段：Φ100x500mm，304不锈钢；填料为拉西环，带液体分布器和再分布器。解吸塔：主体有机玻璃Φ100x600mm，共2段；上出口段：Φ100x300mm，304不锈钢；下入口段：Φ100x500mm，304不锈钢；填料为拉西环，带液体分布器和再分布器。溶液罐：Φ426x600mm，304不锈钢。稳压罐：Φ325x500mm，304不锈钢。液封槽：Φ102x400mm，304不锈钢。分离槽：Φ125x200mm，304不锈钢。水泵：流量3.6m³/h,扬程15m，功率370W。风机：旋涡风机，风压14KPa,最大流量72m³/h。液体转子流量计:100-1000L/h。 CO₂转子流量计：100-1000L/h。空气转子流量计：1-10m³/h。操作站型号：配置不低于E3400/1G/160G/DVD/集成显卡/17"液晶/光电键鼠/WINXPHOME中文版。
上位机监控软件	RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗），在线监控软件一套。
测控组成	变量	检测机构	显示机构	执行机构
	吸收液流量	涡轮流量计	宇电显示仪	阀门
	解吸液流量	涡轮流量计	宇电显示仪	阀门
	解吸塔空气流量	孔板流量计	宇电显示仪	阀门
	吸收塔空气流量	孔板流量计	宇电显示仪	阀门
	CO₂流量	转子流量计	转子流量计	阀门
	解析溶液罐温度	PT100铂电阻	宇电显示仪	自控
	吸收溶液罐温度	PT100铂电阻	宇电显示仪	自控
	吸收塔压降	压差传感器	宇电显示仪	自控
	解吸塔压降	压差传感器	宇电显示仪	自控
