作者：管理员发布时间：2025-05-19 09:16:55

一、MYLT-8离心泵特性曲线测定实验台-实验报告基本信息
1.报告标题：统一使用 “离心泵特性曲线测定实验报告”。
2.学生信息：在报告封面明确标注姓名、学号、班级、实验日期、指导教师等信息，确保信息准确无误。
3.报告编号（如有需要）：根据学校或实验室规定编写唯一的报告编号，便于存档和管理。
二、实验目的阐述
详细说明本次实验旨在让学生达成的目标。学生需充分了解离心泵的结构与特性，熟悉其工作方式和操作流程；掌握组成管路的各种管件、阀门的功能与用途，认识温度、压力、电功率、流量等就地显示仪表及传感检测设备；重点掌握涡轮流量计的测量原理及使用方法；通过调节不同流量及对应功率，测定水头与流量曲线，并在此基础上绘出效率与流量曲线，深入理解离心泵的工作性能。
三、实验原理说明
1.离心泵工作原理：运用简明易懂的语言解释离心泵基于离心力作用输送液体的原理。离心泵启动后，叶轮高速旋转，叶片间的液体在离心力作用下被甩向叶轮外缘，获得动能和压力能，经蜗壳收集导向排出管；同时，叶轮中心形成低压区，液体在吸入端压力作用下源源不断吸入叶轮，实现连续输送。
2.特性曲线原理：阐述离心泵特性曲线（包括流量 - 扬程曲线、流量 - 功率曲线、流量 - 效率曲线）的含义和意义。特性曲线反映了离心泵在不同工况下各参数之间的内在联系，是评价离心泵性能和合理选用离心泵的重要依据。通过实验测定不同流量下的扬程、功率等参数，绘制出特性曲线，直观展现离心泵的工作性能。
四、实验设备与参数介绍

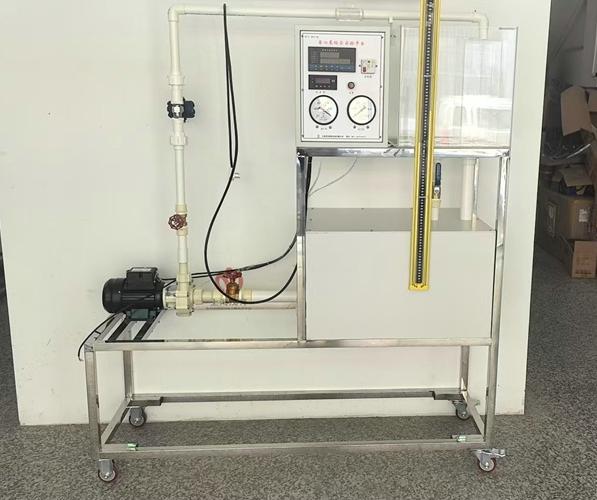

1.实验台整体介绍：对离心泵特性曲线测定实验台进行总体描述，包括其在实验教学中的作用和地位，以及各组成部分的协同工作方式。
2.技术参数详细说明
外形尺寸：明确标注实验台外形尺寸为 1500×550×1800mm，说明该尺寸对实验场地的要求和布局影响。
工作电压与功率：实验台工作电压为 220V，功率 370W，强调安全用电注意事项，以及该功率对实验能耗的影响。
离心泵参数：详细列出离心泵的关键参数，最大流量 4.5m³/h、最大扬程 11m、泵进口管管径 d 32mm、电机额定功率 750W、电机额定转速 2840 转 / 分，分析这些参数对离心泵性能和实验结果的影响。
1.主要配置介绍
不锈钢实验台：说明不锈钢实验台的材质特性、结构特点和功能优势，如耐腐蚀、稳定性好等，为实验提供可靠的操作平台。
实验水泵：介绍实验水泵的类型、结构和工作特点，以及其在实验中的核心作用。
正负压力表：说明正负压力表的测量范围、精度等级和安装位置，以及在实验中用于测量压力的原理和方法。
数显功率表：介绍数显功率表的功能、测量原理和使用方法，以及如何通过该表测量离心泵的输入功率。
孔板流量计：详细阐述孔板流量计的测量原理（基于节流原理）、结构组成和安装要求，以及如何通过测量压差计算流量。
压差计：说明压差计的类型、测量范围和精度，以及在实验中与孔板流量计配合使用测量流量的方法。
回水箱：介绍回水箱的容量、结构和功能，以及在实验中实现液体循环的作用。
标定计量箱：说明标定计量箱的用途和使用方法，以及在实验中对测量设备进行标定和校准的重要性。
五、实验步骤描述
1.实验前准备
设备检查：详细描述实验前对实验台各设备和部件的检查内容和方法，包括检查离心泵、仪表、阀门、管路等是否完好无损，连接是否牢固，有无泄漏等情况。
仪器校准：说明对测量仪器（如压力表、功率表、流量计等）进行校准的方法和标准，确保测量数据的准确性。
液体准备：介绍实验所用液体的种类、规格和添加方法，以及对液体清洁度和温度的要求。
2.实验操作过程
启动离心泵：按照正确的操作顺序描述启动离心泵的步骤，包括开启电源、调节阀门等操作，以及启动过程中的注意事项，如观察离心泵的运转声音、振动情况等。
流量调节：详细说明通过调节阀门改变流量的方法和过程，以及如何在不同流量下保持稳定运行，记录每个流量点的稳定时间要求。
数据测量与记录：介绍在每个流量点下测量扬程、功率、流量等参数的方法和仪器使用步骤，强调数据记录的准确性和完整性，要求记录数据时注明单位和测量时间。
实验工况变化：描述在实验过程中如何改变工况（如改变液体温度、添加不同浓度的介质等），以及每种工况变化对实验结果的影响和预期效果。
3.实验结束操作
停止离心泵：按照正确的操作顺序描述停止离心泵的步骤，包括关闭电源、关闭阀门等操作，以及停止过程中的注意事项，如防止液体倒流等。
设备清理与维护：说明实验结束后对实验设备和场地进行清理和维护的方法和要求，如清洗管路、擦干设备、整理仪器等，确保设备处于良好的备用状态。
六、实验数据记录与处理
1.数据记录表设计：提供规范的数据记录表模板，包括流量（m³/h）、扬程（m）、功率（W）、效率（%）等数据列，要求在实验过程中及时、准确地记录数据。
2.数据处理方法
计算公式：列出计算扬程、功率、效率等参数的计算公式，并对公式中的每个参数进行详细解释，说明其物理意义和单位。
数据处理步骤：描述对原始数据进行处理的步骤，包括数据筛选、异常值处理、平均值计算等方法，确保处理后的数据准确可靠。
3.误差分析
误差来源分析：分析实验过程中可能产生误差的来源，如仪器精度、操作方法、环境因素等，对每个误差来源进行详细阐述。
误差计算与评估：介绍计算实验误差的方法，如绝对误差、相对误差等，并对实验结果的误差进行评估，分析误差对实验结果的影响程度。
七、实验结果与讨论
1.特性曲线绘制
绘图要求：说明绘制特性曲线（流量 - 扬程曲线、流量 - 功率曲线、流量 - 效率曲线）的要求和规范，包括坐标刻度的选择、曲线的绘制方法、图例和标注的添加等。
曲线分析：对绘制好的特性曲线进行分析和解读，阐述曲线的变化趋势和特点，以及不同曲线之间的相互关系，解释离心泵在不同流量下的工作性能变化规律。
2.实验结果讨论
与理论值对比：将实验结果与理论值进行对比分析，讨论两者之间存在差异的原因，分析实验过程中可能存在的问题和改进措施。
影响因素探讨：深入探讨影响离心泵特性曲线的各种因素，如液体性质、叶轮转速、管路阻力等，分析这些因素对离心泵性能的影响机制和程度。
八、实验结论与建议
1.实验结论：对本次实验的主要结果进行总结和归纳，明确阐述通过实验所得到的关于离心泵特性曲线的结论，以及对离心泵工作性能的认识和理解。
2.实验建议：根据实验过程中发现的问题和不足之处，提出对实验方法、实验设备、实验教学等方面的改进建议，为后续实验的优化和完善提供参考。
九、参考文献
列出在实验报告编写过程中参考的相关文献资料，包括教材、学术论文、技术手册等，按照规范的参考文献格式进行标注。
