新一代机电传动控制实验台

作者:管理员     发布时间:2025-11-12 10:10:07

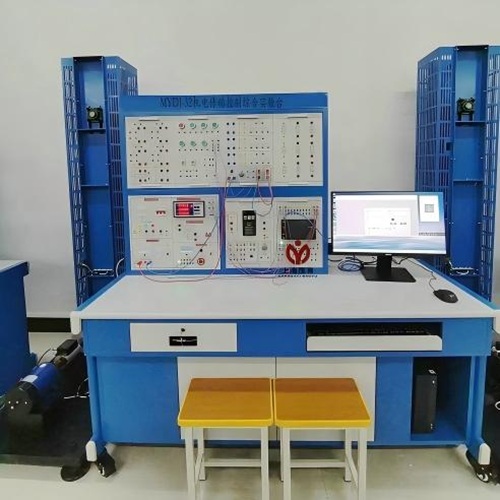

   新一代机电传动控制综合实验台是专为机电类专业教学与实验设计的核心设备,主要由左侧机械传动装置与右侧控制实验台两部分构成。其中,左侧机械传动装置集成立柱、链条、联轴器、电机等关键部件,右侧控制实验台则整合了控制面板、仪表、PLC、计算机等控制核心组件。
该实验台广泛适用于职业院校、高等院校的机电工程、自动化等相关专业实验室,为理论教学提供重要的实践验证平台,同时满足学生技能训练需求。通过开展机电传动系统的控制、调速、故障诊断等多样化实验,帮助学生深入理解机电一体化技术中的传动与控制原理,有效提升实践操作能力与系统设计能力。

型号:MYDJ-32
二、技术参数
输入电源: 三相四线(或三相五线) 380V±10% 50HZ
工作环境: 温度-10℃-+40℃,相对湿度<85%(25℃),海拔<4000m
装置容量:<1.5KVA
操作台外形尺寸:1550×730×1700mm
负载传动装置尺寸: 1200×600×500mm
传动架高度:2000mm
三、实验项目
了解机电传动元件结构及工作原理
交、直流电机的特性测试
交、直流电机的继电器控制实验
交、直流电机的上位机控制实验
PLC可编程控制器实验
机械传动实验
四、实验内容
1、交流电机的实验
交流电机时间控制定子串电阻启动实验
交流电机变电压起动实验
交流电机点动/自动控制实验
交流电机循环工作回原点实验
交流电机Y-△降压起动实验
交流电机反接制动实验
交流电机电流控制定子串电阻启动实验
交流电机能耗制动实验
交流电机正反转控制实验
交流电机变频调速实验
交流电机变频制动实验
2、直流电机的实验
直流电机正反转实验
直流电机串电阻启动实验
直流电机降压启动实验
直流电机变电阻调速实验
直流电机变电压调速实验
直流电机能耗制动实验
直流电机电源反接实验
直流电机倒拉反接制动实验
3、PLC可编程控制器实验(扩展实验)
数字量实验
模拟量实验
PLC通信实验
4、机械传动实验
机电传动系统拼接实验(电机部分)
链传动效率实验
系统转动惯量的折算与实验
五、性能及特点
系统直观显示机电传动与控制的全过程,其传动台架与生产实际具有高度相似性,便于学生建立工程实践认知。
具备双重控制方式:一是继电器控制方式,助力学生掌握传统控制技术,熟悉继电器等器件原理及硬件接线逻辑;二是PLC控制方式,接线简便,可大幅缩短实验准备时间,适用于侧重实验结果曲线分析的场景。
配套软件功能完备,支持实时测试、实验结果保存、历史文件调取、数据打印、模拟动画演示及模拟按钮操作,满足多样化实验需求。
软件可绘制四种核心特性曲线(含实时与历史曲线):T-n曲线、t-T曲线、t-n曲线、t-V曲线,为实验分析提供精准数据支撑。
PLC实验扩展部分集成可编程逻辑控制器、编程软件、模拟量控制实验板,可完成PLC基本指令、开关量、模拟量、通信等丰富实验内容。
配备高精密扭矩转速传感器,有助于拓宽学习者对精密测量器件的认知视野。
六、核心部件技术参数
名称 主要技术参数
交流电机 0.75KW 380V 转速:910r/min
直流电机 0.75KW 220V 转速:1500r/min
变频器 0.75KW 380V 输出频率:0.1~400Hz
扭矩转速传感器 20N.m ±15VDC~24VDC 转速:3000r/min
PLC模块 西门子S7-200SMART CPU ST40,A/D模块EM AM03
