作者：管理员发布时间：2025-11-10 14:30:40

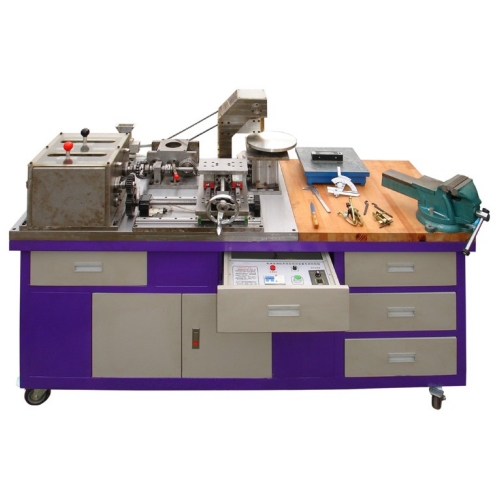

　　在职业教育深化改革与工业制造业转型升级的双重驱动下，“机械通用技术” 作为数控技术、机械制造、机电设备安装与维修等专业的核心基础课程，其教学质量直接决定学生的岗位适配能力与职业发展潜力。MY-522C机械装调技术综合实训装置凭借实操性强、适用面广、模块化设计、综合性强的产品优势，精准对接国家职业标准与行业岗位需求，为构建 “理实一体化、岗课赛证融通” 的综合实训课程体系提供了核心载体。本文将从课程体系构建的逻辑起点、核心框架、实施路径与保障机制四个维度，探讨如何最大化发挥实训装置的教学价值，培养具备综合职业能力的机械技术人才。

一、课程体系构建的逻辑起点：锚定 “能力本位” 与 “岗位导向”
“机械通用技术” 的核心目标是培养学生掌握机械领域通用的识图、操作、装配、检测与维护技能，而实训装置的设计理念与功能特性，为这一目标的实现提供了坚实支撑。课程体系构建需以实训装置的技术参数与功能模块为基础，紧扣两大核心逻辑：
（一）对接职业能力要求，明确课程目标
依据装配钳工、机电设备安装工等职业岗位的核心能力要求，结合实训装置可锻炼的 8 大技能点（识图能力、轴承 / 带传动 / 齿轮 / 蜗轮蜗杆 / 直线导轨 / 滚珠丝杠装配、装配规范化），明确课程的三维目标：
知识目标：掌握机械制图、机械传动原理、零部件装配工艺、常用工具与量具使用规范等基础理论；理解多级变速箱、二维工作台、间歇回转工作台等典型机构的结构与工作原理。
技能目标：能独立完成钳工基本操作（划线、锉削、锯削等）；熟练进行各类机械传动机构、功能模块的装配与调整；具备机械装配质量检测与故障排查能力。
素养目标：培养规范操作、安全文明生产的职业习惯；提升团队协作、问题解决与创新思维能力；树立质量意识与工匠精神。
（二）依托装置核心特性，确立构建原则
理实一体化原则：以实训装置的实操场景为载体，将机械制图、机械原理等理论知识融入装配操作、工艺分析、质量检测全过程，实现 “做中学、学中做”。
模块化递进原则：利用装置的二维工作台、多级变速箱、减速器等独立模块，设计由浅入深、由单一到综合的实训项目，契合学生认知规律。
岗课赛证融通原则：参照职业技能竞赛标准与职业资格认证要求，设计实训内容与考核标准，确保学生技能与岗位需求、竞赛要求、证书标准无缝对接。
安全性与实用性原则：严格遵循装置的安全保护规范（漏电流保护、防护设计），实训项目兼顾工业实际与教学可行性，确保学生在安全环境中掌握实用技能。
二、课程体系的核心框架：“基础 - 模块 - 综合 - 创新” 四级实训架构
基于 MY-522C 实训装置的系统组成（实训台、动力源、8 大机械装调对象、工具量具）与典型工作任务，构建四级递进式实训课程体系，实现技能培养的分层递进与全面覆盖。
（一）第一级：基础技能实训 —— 夯实通用操作功底
本阶段聚焦钳工基本操作与工具量具使用，依托实训装置的操作区域（实木台面、台虎钳、划线平板）与配套工具量具，开展 6 项核心实训任务，为后续模块训练奠定基础：
钳工基础操作实训：包括划线、锉削、锯削、钻削、攻套螺纹、刮削技能训练，要求学生掌握钳工常用工具（锉刀、丝锥、铰杠等）的正确使用方法，能按图纸要求完成简单零件的加工与修整。
工具量具规范使用实训：系统训练游标卡尺、千分尺、百分表、水平仪等常用量具的读数与测量方法，结合零件尺寸检测任务，培养精准测量与数据记录习惯。
安全文明生产实训：学习实训装置的电源操作（单相三线 AC220V±10%）、安全保护机制（漏电流保护），规范工具摆放、设备维护与实训场地管理，树立安全意识。
（二）第二级：模块专项实训 —— 突破核心装配技能
本阶段利用装置的模块化设计优势，针对 8 大机械装调对象开展专项实训，每个模块聚焦 1-2 项核心装配技能，实现 “逐个击破、精准提升”：
传动机构装配模块：包括带传动、链传动、齿轮传动、蜗轮蜗杆传动的装配与调整，重点训练带轮平行度校正、齿轮间隙调整、蜗轮蜗杆中心重合调整等技能，理解不同传动方式的工作特性。
轴承装配模块：针对深沟球轴承、角接触轴承、圆锥滚子轴承、推力球轴承等多种类型，训练轴承清洗、定向装配、预紧力调整（修磨隔离套）、润滑加注等规范操作，掌握轴承定位与间隙控制要点。
功能部件装配模块：
多级变速箱：训练花键轴、滑移齿轮、轴承、端盖等零部件的装配顺序与换档机构调整，实现双轴三级变速与正反转功能；
二维工作台：重点掌握直线导轨平行度校正、滚珠丝杠装配与预紧、行程开关限位调整技能；
间歇回转工作台：完成四槽槽轮机构、蜗轮蜗杆传动的装配，实现间歇回转功能的精准控制；
冲床机构：训练曲轴、连杆、滑块的装配与配合调整，模拟压料功能的稳定运行。
（三）第三级：综合系统实训 —— 提升工程应用能力
本阶段打破模块界限，将多个独立模块整合为完整机械系统，依托装置的动力源（90W 交流减速电机、调速器）与联动功能，开展综合性实训项目，培养系统思维与工程实践能力：
“传动 - 执行” 一体化系统装配：将多级变速箱、二维工作台、间歇回转工作台、冲床机构串联，构建小型自动化生产线模拟系统，完成从动力输入、变速传动到执行机构动作的全流程装配与调试。
系统运行与故障排查实训：模拟工业现场常见故障（如齿轮啮合不良、轴承卡滞、导轨平行度超差等），要求学生通过观察运行状态、使用量具检测、分析装配工艺，定位故障原因并完成修复，确保系统达到预定功能。
质量检测与优化实训：对综合系统的关键精度指标（如工作台运行平行度、回转工作台分度精度、冲床机构运动平稳性）进行检测，运用装配工艺优化方法（如间隙调整、润滑改进）提升系统性能。
（四）第四级：创新拓展实训 —— 激发职业发展潜力
本阶段依托装置的二次开发空间与职业技能竞赛导向，设计创新性、挑战性实训项目，引导学生从 “会操作” 向 “能创新” 转变：
个性化模块改造：鼓励学生基于现有模块进行功能拓展，如在二维工作台上增加自动定位装置、优化多级变速箱的换档机构提升传动效率等，培养创新设计能力。
竞赛项目仿真实训：参照全国职业院校技能大赛 “机械装调” 赛项要求，设计综合性竞赛任务，如在规定时间内完成特定机构的装配、调试与精度检测，提升学生的竞争意识与应急处理能力。
岗位场景模拟实训：模拟企业生产现场的设备安装、调试与维护场景，要求学生以团队形式完成任务分配、工艺制定、质量管控等工作，培养团队协作与基层生产管理能力。
三、课程体系的实施路径：“教 - 学 - 做 - 评” 一体化设计
为确保四级实训架构落地见效，需以 MY-522C 实训装置为核心，构建 “教 - 学 - 做 - 评” 一体化的实施路径，实现教学过程与生产过程的深度融合。
（一）教学内容组织：“理论 + 实操” 双向联动
理论教学服务实操需求：在模块实训前，通过多媒体课件、三维模型演示等方式，讲解相关机构的结构原理、装配工艺要求（如角接触轴承的装配方向、滚珠丝杠的预紧方法），结合装置的实物结构进行现场教学，让学生直观理解理论知识。
实操过程深化理论认知：在装配操作中，引导学生思考 “为什么这样装配”“如何调整才能达到精度要求”，如在齿轮装配实训中，通过对比不同间隙调整方式对传动平稳性的影响，深化对机械传动原理的理解。
（二）教学方法创新：多元化教学手段融合
项目驱动教学：将每个实训模块设计为独立项目，明确项目目标、任务要求、考核标准，学生以项目为载体，自主完成 “图纸分析 - 工具准备 - 装配操作 - 质量检测 - 总结反思” 全过程。
案例教学：引入企业实际生产中的机械装调案例（如生产线变速箱故障修复、工作台精度优化），结合实训装置进行模拟实训，提升学生的岗位适配能力。
数字化辅助教学：利用装置配套的仿真教学资源（如有条件可结合数字孪生技术），在虚拟环境中进行复杂机构的装配模拟与故障排查训练，降低实操风险，提高实训效率。
（三）考核评价改革：过程性与终结性评价结合
过程性评价（占比 60%）：通过实训日志、操作规范评分、小组互评、教师观察等方式，记录学生在钳工操作、模块装配、团队协作等方面的表现，重点考核技能掌握的熟练度与规范性。
终结性评价（占比 40%）：以综合系统实训为核心，考核学生的综合装配能力、故障排查能力与创新能力，如要求学生独立完成某一复杂机构的装配与调试，并提交装配工艺报告与精度检测数据。
证书与竞赛衔接：将职业技能等级证书（如装配钳工证书）的考核内容融入实训评价，对在技能竞赛中表现优秀的学生给予加分，实现 “以评促学、以赛促练”。
四、课程体系的保障机制：软硬件协同支撑
（一）师资队伍建设
定期组织教师参加实训装置操作培训与企业顶岗实践，熟悉工业现场的机械装调工艺与技术要求，提升 “双师型” 教学能力。
邀请企业工程师、技能大师参与实训教学，开展专题讲座与实操指导，将行业最新技术与岗位需求融入课程。
（二）实训资源优化
依据实训装置的模块特性，编写配套的实训指导书、操作手册、考核题库，明确每个实训项目的操作步骤、安全注意事项、精度要求。
建立实训设备维护保养制度，定期检查装置的电机、轴承、导轨等关键部件，确保设备正常运行；补充易损零件与工具量具，满足实训教学需求。
（三）校企协同育人
与机械制造企业共建实训基地，将企业的生产任务引入实训教学，实现 “实训内容与生产实际同步、技能要求与岗位标准对接”。
合作开展 “订单式” 培养，根据企业岗位需求调整实训课程内容，企业参与考核评价，确保培养的学生能够快速适应岗位工作。
结语
MY-522C 机械装调技术综合实训装置以其模块化设计、丰富的功能模块与贴近工业实际的实训项目，为 “机械通用技术” 综合实训课程体系的构建提供了核心支撑。通过构建 “基础 - 模块 - 综合 - 创新” 四级实训架构，实施 “教 - 学 - 做 - 评” 一体化教学，能够有效突破传统实训教学的局限，实现理论知识与实践技能的深度融合，岗位需求与人才培养的精准对接。未来，随着工业 4.0 技术的发展，还可进一步拓展实训装置的数字化、智能化功能（如融入物联网监测、智能诊断技术），持续优化课程体系，培养更多适应制造业转型升级需求的高素质技术技能人才。
