一、概述

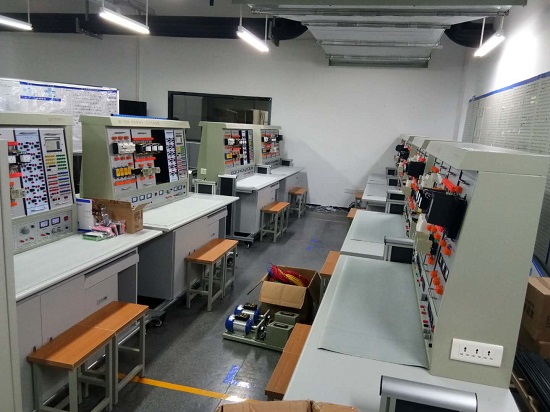

MY-305B中级维修电工技能培训实训考核装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、PLC综合训练、触电急救、安全消防等，符合初、中级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训及技能鉴定。
二、技术性能：
1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃
3、装置容量：＜1KVA
4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5、外形尺寸：1600mm×700mm×1450mm
三、实验设备功能：该设备由实训屏、实训挂箱、实训器材、实训桌等到组成。
（一）实训屏：实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
（二）实训挂箱及器材配备
1、SY-61维修电工挂箱（一）
2、SY-62维修电工挂箱（二）
3、SY-63维修电工挂箱（三）
4、SY-64维修电工挂箱（四）
5、SY-65维修电工挂箱（五）
6、SY-PLC可编程控制器实训组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。
7、工控组态软件一套：
打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
8、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
9、九孔万能实中板2块
10、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
11、三相鼠笼异步电动机180W Y/△1台
（三）实训桌：铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目：

（一）电拖部分： 1.三相电机直接启动控制 2.三相电机点动控制 3.三相电机自锁运行控制 4.带电流表的点动与连续运行控制	5.带电能表的两地控制 6.单向运行反接制动控制 7.时间继电器控制电动机Y/△降压起动控制 8.工作台自动往返行程开关控制
（二）PLC综合实训 1.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等） 2.PLC仿真实训 3.PLC控制台三相异步电动机正反转控制 4.PLC控制台三相异步电动机Y/△启动控制 5.PLC控制台三相异步电动机降压启动控制 6.PLC控制台三相异步电动机能耗制动控制 7.PLC控制台三相异步电动机自锁运行控制
（三）室内照明配电 1.插座和一个开关控制一盏灯 2.日光灯线路的接线 3.声控开关控制白炽灯电路的接法	4.单相电度表直接接线电路 5.配电板的安装 6.两地控制一盏灯的接法
（四）电子技术综合训练 1.单相桥式整流电路 2.串联可调稳压电源电路 3.晶闸管测试电路 4.晶闸管可控整流	5.电子门铃电路 6.电子报警器电路 7.光控路灯自动开关电路 8.电子催眠器电路

五、配置清单：

序号	名称		数量
1	实验屏		1个
2	实验桌		1张
3	实训挂箱
		SY-61 初级电工实训挂箱（一）	1个
		SY-62 初级电工实训挂箱（二）	1个
		SY-63 初级电工实训挂箱（三）	1个
		SY-64 初级电工实训挂箱（四）	1个
		SY-65 初级电工实训挂箱（五）	1个
4	三相异步电动机 180W Y/△		1台
5	PLC主机挂箱：三菱FX1N-40MR		1个
6	SC-09通讯电缆1根
7	九孔万能实训板：九孔万能实训板：电路板由进口ABS注塑而成，表面均布有九孔成一组相互联通的插孔单元组成，九孔万能电路插板底部装有一次性压铸而成的九孔铜片，与九孔板表面九孔一组单元相对应。元件盒在其上任意拼插成实验电路，动手动脑能力强，开发、扩展新型实验项目便捷。透明元件盒：透明元件盒：盒体透明直观，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便，元件盒插脚由螺帽固定可拆卸，维修方便。		2块
	名称	规格	数量
8	电阻	150Ω	1只
9	电阻	100Ω	1只
10	电阻	200Ω	1只
11	电阻	330Ω	1只
12	电阻	1K	1只
13	电阻	2.7K	1只
14	电阻	6.8K	1只
15	电阻	10K	1只
16	电阻	22K	1只
17	电阻	320K	1只
18	电容	50μF /450V	1只
19	电容	220μF /63V	1只
20	电容	470μF /63V	1只
21	二极管	4007	5只
22	变压器	220V/24+6+5	1只
23	稳压管	2CW76	1只
24	稳压管	7805	1只
25	三极管	3DG6	1只
26	三极管	3DA1	1只
27	可控硅	3CT1A/500V	1只
28	可控硅	KPI	2只
29	开关	/	1只
30	灯头座	/	1只
31	音乐集成	/	1只
32	信号灯	12V	1只
33	电位器	1K	1只
34	语音报警器	线路板及元器件	1套
35	单体管	BT33	1只
36	喇叭	8Ω	1只
37	大功率电阻		3只
38	阻态软件		1只
39	仿真软件	/	1套
