（一）电力电子元件检测及应用实训箱
该设备分布有新器件的驱动与保护电路，由SG3525构成的PWM波形发生器电路，直流电压表(0～150V)，直流电流表(0～2A)，以及频率与占空比调节电位器，接插件的测试点也分布在面板上，便于学生接线测试。
该实验箱设有±5V, ±15V, 20V, 110V等直流电源和灯泡负载，无需其他挂件可独立实验。
可以完成的实验项目：
(1) 可关断晶闸管(GTO)特性实验
(2) 功率场效应管(MOSFET)特性实验
(3) 功率晶体管(GTR)特性实验
(4) 绝缘双极性晶体管(IGBT)特性实验
(5) 可关断晶闸管(GTO)驱动与保护电路实验
(6) 功率场效应管(MOSFET)驱动与保护电路实验
(7) 功率晶体管(GTR)驱动与保护电路实验
(8) 绝缘双极性晶体管(IGBT)驱动与保护电路实验
（二）电力电子元件检测模块
1. 常用二极管学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式，列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管，双向触发二极管的实物及检测接口。
提供二极管、电容、电阻的综合应用电路：单相桥式整流滤波电路-DC5V电源的产生电路，带有熔丝保护及发光二极管指示，通入单相AC220市电即可工作（模块设有单相电源变压器），同时该DC5V电源可为其他模块检测供电之用。

二极管学习模块正反面

2.常用电阻学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法（直标法、文字符号法，数标法，色环法）。
识读要点区：展示色环符号的规定及各色环符号的代表意义，提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示，便于感性认识。
列出了常用电阻的单位符号及进阶关系。
认知检测区：提供碳膜电阻，包括1/4W、1/2W、1W三类小功率共6个实际电阻，全部为E24系列阻值；金属膜电阻1/4W、1/2W、1W三类小功率共6个E96系列阻值实际电阻；贴片电阻类，包括1206、1812、2512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座（内孔2MM）。

常用电阻学习模块正反面图片

3.常用电容学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示普通电容器（无极性）、电解电容器、可调电容器、双联可调电容器的符号。
识读要点区：展示E12、E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。
列出了常用电容的分类及各类国产电容及代号。
认知检测区：提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容；同时还按照封装提供0603及0805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。

常用电容学习模块正反面

4.常用晶体管学习模块

常用晶体管学习模块正反面

底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
对常用晶体管的分类及管脚判断进行了介绍，展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC的图示，列举了常用9013、3DJ6F的识读方法；展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC等实物，提供检测接口。
展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。
5.常用数码管显示学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。方便感性认识、检测测试，同时也能防止器件的损伤。
展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法，展示了单位数码管、双位数码管、四位数码管的实物并提供了可供检测的台阶插座（内孔2MM）。

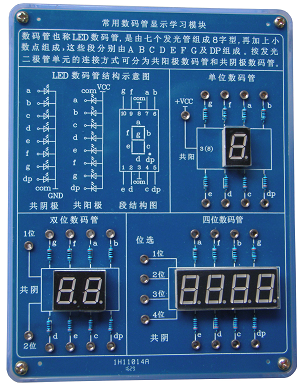

常用数码管显示学习模块正反面

6.电子实训创新教学与管理模块-元器件检测模块
（1）印刷线路板为单层印刷电路板，印刷线路板厚度为 2mm，每块印刷线路板四个角上有 4mm 镙丝固定孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽 3mm，器件装在反面, 正面用镀金接线孔引出。
（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式 RFID 读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。
（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的 E、B、C 三个极任意接到编号为 1、2、3 的三个引出点上。
（5）RFID 读卡全室共配置 1 套。
