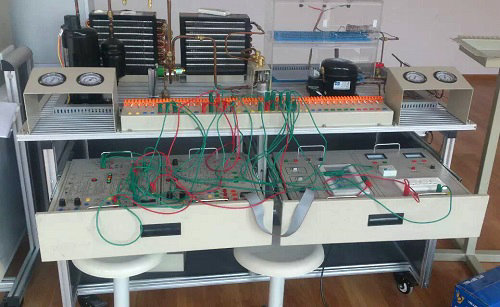

空调实验装置包含哪些实验内容

产品分类

联系方式

上海茂育科技有限公司
销售中心：上海普陀区祁安路88-6号
生产基地：上海松江工业园
电话：021-56311657 / 56411696
传真：021-56411696
手机：13918521958
手机：13916286558(陈经理)
业务QQ：65116877 68079708
网址：www.mykejiao.com
邮箱：shanghaimaoyu@126.com

技术文章

作者：管理员发布时间：2021-06-20 10:05:54

空调电气故障考核实验内容：
1、稳压管IC损坏：
故障现象：空调遥控开机无反应，无法工作，电源电路稳压管 7812 无+12V 电压输出。
2、稳压管 IC7805 损坏：
故障现象：空调遥控开机无反应，无法工作，电源电路稳压管 7805 无+5V 电压输出。
3、室内温度传感器断路故障现象：
空调遥控开机有反应，室内机工作正常，室外机不工作。温度检测电路故障。
4、压缩机主继电器 RLY1 触点断路故障现象：
室内机工作正常，室外风机工作正常，但压缩机不工作。RLY1 继电器故障。
5、室外风机继电器 RLY3 触点断路：
故障现象：室内机工作正常，室外风机不工作，压缩机工作正常。RLY3 继电器故障
6、四通阀继电器 RLY4 触点断路故障现象：
制冷模式工作正常，无法进行制热。RLY4 继电器故障。
7、室内风机高速档继电器 RLY7 触点断路故障现象：
制冷、制热均工作正常，但室内风机高速档无法工作。RLY7 继电器故障。
8、集成 IC3 第 13 脚无输出故障现象：
制冷、制热均工作正常，但室内风机中速档无法工作。室内风机驱动电路故障。
二、204E 电冰箱控制电路部分设置故障：
1、蒸发传感器断路：故障现象：压缩机无法工作，其它工作正常
2、除霜传感器断路故障现象：压缩机工作正常，将切换开关打至电位器，调节除霜传感器模拟调节至除霜位置仍无法进行除霜。
3、二极管 D801 断路：故障现象：压缩机无法工作，其它工作正常
4、三极管 Q811 坏故障现象：压缩机无法工作，其它工作正常
5、三极管 Q812 坏故障现象：压缩机工作正常，将切换开关打至电位器，调节除霜传感器模拟调节至除霜位置无法进行除霜。
6、电阻 R812 坏故障现象：制冷压缩机和除霜都无法工作
7、继电器 RY01 坏故障现象：压缩机工作正常，流槽加热管和除霜加热管都不工作
8、继电器 RY02 坏故障现象：流槽加热管和除霜加热管都工作正常，但压缩机不工作。
三、智能电冰箱控制电路部分设置故障：
1、整流+12V 无输出故障现象：整机无法工作，显示屏无显示。
2、IN 7805 稳压管坏、+5V 无输出故障现象：整机无法工作，显示屏无显示。
3、冷藏室传感器断路故障现象：压缩机无法工作，显示屏上冷藏室温度显示 E1
4、冷冻室传感器断路故障现象：冷藏室温度达到除霜温度时除霜加热器不工作。
5、三极管 BG1 坏故障现象：压缩机无法工作，显示屏上冷冻室温度显示
6、三极管 BG2 坏故障现象：压缩机无法工作
7、继电器 HY 触点不良故障现象：冷藏室温度达到除霜温度时除霜加热器不工作。
8、继电器 YK 触点不良，故障现象：压缩机无法工作
四、实训项目内容：
1、制冷工专用工具的使用
2、气焊焊枪的使用与焊接能力
3、空调制冷系统管路的组装能力
4、空调制冷系统的保压、检漏与制冷剂加充能力
5、空调控制电路的电气连接与调试能力
6、空调控制电路电气故障考核、故障分析与故障排除能力
7、电冰箱制冷系统管路的组装能力
8、电冰箱制冷系统的保压、检漏与制冷剂加充能力
9、直冷电子式电冰箱控制电路的电气连接与调试能力
10、直冷电子式控制电路电气故障考核、故障分析与故障排除能力
11、BCD-173GH 智能温控电冰箱控制电路的电气连接与调试能力
12、BCD-173GH 智能温控电冰箱控制电路电气故障考核、故障分析与故障排除能力
13、电冰箱制冷系统的故障判断与维修能力

友情提示：
1、为加强空调实验室安全管理，保障师生的人身安全，防患于未然。
2、新进入实验室工作的人员必须参加空调实验室安全与环保知识的培训，考核合格后方可进实验室；严禁在实验室进行与实验室工作无关的任何活动。
3、做实验时严格遵守空调实验室各项规章制度和仪器设备使用操作规程，根据实验内容，做好个人安全防护。
4、实验结束后，最后离开空调实验室的人员必须关好门窗，关闭水源、电源。
5、如各采购单位需要了解空调实验室设备的价格，请致电：021-56311657 ,我们将由专业技术人员为您沟通！
