作者：管理员发布时间：2025-06-19 10:11:48

MY-561B带传动实验台是广泛应用的一种传动方式，其性能试验为（机械设计）教学大纲规定的必做实验之一，也是产品开发中的一项重要鉴别手段。本实验台的完善设计保证操作者用最简单的操作，同时又概念形象的获得滑动曲线及传动的效率曲线。由于采用直流电机为原动机及负载，具有无级调速功能，使得本实验台可在操作者希望的任意转速条件下进行实验。加载载荷的调节方式完全为数字控制，因此可进行程控加载，使得实验操作过程更加方便简洁。在实验台的控制箱中配置了单片机，设计了专用的软件，使本实验台具有数据采集、数据处理、显示、保持、记忆等多种人工智能。并可与PC机对接（本实验台已备有接口），这时可自动显示并打印输出实验数据及实验曲线。
一、实验内容：
1、平皮带和三角带滑差率和皮带传动效率的测定，通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线、实时绘制和打印运动参数和变化曲线；
2、通过触控一体机操作显示面板读数进行平皮带和三角带滑差率和皮带传动效率的测定、实时绘制和打印运动参数和变化曲线；
3、传动带和带轮均布置有不同颜色的线状和点状发光物、可通过加载实时观测皮带及带轮的滑动现象。
二、主要技术参数及性能：
1、直流电机功率：2台×355W 额定转矩：T=2.38N·m
2、主动电机调速范围： 0~1500转/分、直流调速器1个：采用PWM脉宽调制技术，输出电压 0～220VDC，输出电流 6ADC
3、测力矩传感器量程5Kg，精度： 0.02%；
4、光电测速编码器2个：分别检测主、从动电机的转速，光栅角度位移传感器量程≥60栅/转
5、平带轮：D1=D2=120 圆带轮：D1=D2=100 三角带轮D1=D2=120
6、实验台尺寸：长×宽×高=1400×680×1100
7、加载装置 1套：具有多级加载，负载变动范围：0～360W，随带传动负载的逐级增加，计算机能根据软件自动进行数据处理与分析，并输出滑动曲线、效率曲线和所有的数据。
8、数据采集系统套：具有两路模拟量输入通道和两路数字输人通道
9电源：AC 220V±10%、50Hz、控制电压：安全控制电压 DC 24V， 4.5A，带自动短路保护功能；
10、使用环境：温度-10℃~+40℃，相对湿度<85%（25℃），海拔<4000m（防尘防潮）；
11标准砝码：1Kg/个共4个
12采用10寸触摸液晶显示屏，可自动显示全部运动数据及运动曲线，可同时显示 N1、 N2、 M1、M2、皮带滑差率和传动效率的适时值，并可数据打印。
13、转速及转矩检测分别使用光电传感器和测力传感器检测，参数送检测系统检测并显示；
14、皮带张紧方式：定距方案和定力张两种
15、可更换不同直径的平皮带轮和三角带轮，做不同带传动的实验。
三、实验台基本配置：
1、主动电机：1台、功率：355W
2、从动电机：1台、功率：355W
3、测力传感器：2个：量程5kg；
4、拉压传感器：1个；
5、光栅角位移传感器：2个；
6、配套测试分析软件：1套；
7、随机工具：1套；
四、造型及表面处理：

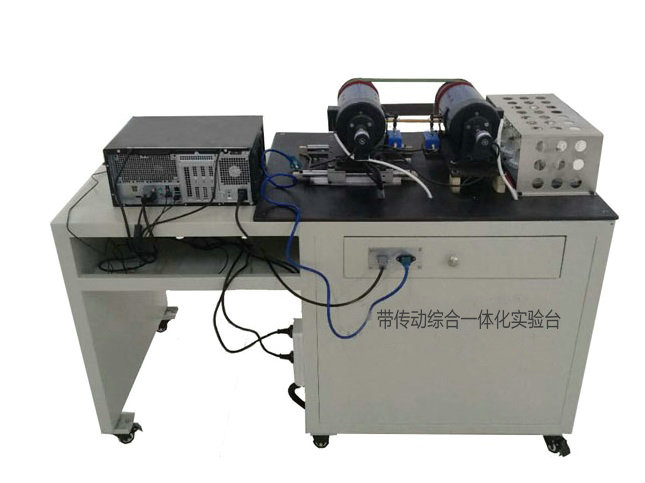

1、实验台采用一体式设计、左侧上部为实验台，中部为下拉式操作控制面板、触摸屏操作显示，下方为零部件及工具存储柜，右侧上部为电脑桌、下方位电脑主机柜。实验台整体大气美观、实物感强、加工精细；
2、金属外露件镀铬、其他表面防锈处理加喷塑；
3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
