一、概述

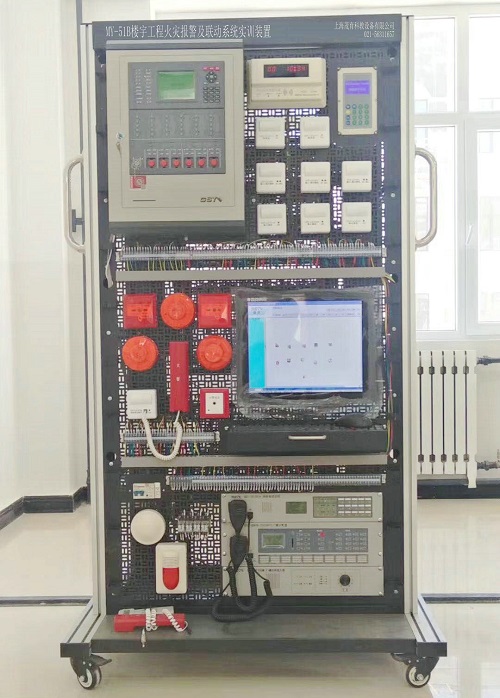

MY-51B楼宇工程火灾报警及联动系统实训平台-依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与实训、考核、鉴定、竞赛、工程项目设计等。
二、技术指标:
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm
5、框架材质：工业铝型材支架；
三、实验项目：
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；
4、火灾报警控制器的接线、操作和编程；
5、火灾显示盘的接线和操作；
6、电子编码的设计和操作；
7、手/自动联动控制；
8、消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；
9、火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；
10、火灾自动报警监控管理软件的编程及操作；
11、桥架及其支架的安装和布线；
12、信息插座和机架设备的安装；
13、水晶头及跳线的制作和测试；
14、RJ45模块和配线架的压线和测试；
15、RJ45跳线的连接及链路的测试。
四、配置清单：

序号	器材名称	数量	单位
1	立式实训装置	1	台
2	网孔板安装模块	8	块
3	网孔板用膨胀固定件	100	个
4	线缆管理架	12	个
5	电源管理模块	1	台
6	嵌入式编程主机与显示器模块	1	套
7	火灾报警控制器（联动型）	1	台
8	电子编码器	1	个
9	CRT接口卡	1	块
10	火灾报警监控软件	1	套
11	通信电缆	1	条
12	电话主机	1	台
13	广播功率放大器	1	台
14	分配盘	1	台
15	总线隔离器	3	个
16	火灾显示盘	1	个
17	非编码探测器输入模块	1	个
18	非编码点型感温探测器	2	个
19	终端器	1	个
20	点型光电感烟探测器	1	个
21	手动报警按钮	1	个
22	消火栓按钮	1	个
23	输入/输出模块	3	个
24	排烟阀模拟（继电器）	1	个
25	声光警报器	1	个
26	消防电话专用模块	1	个
27	消防电话插座	1	个
28	固定式消防电话分机	1	个
29	手提式消防电话分机	1	个
30	消防广播模块	1	个
31	壁挂式紧急广播音箱	1	个
32	切换模块	6	个
33	排烟风机模拟（风机）	1	个
34	排烟风机接触器模拟（继电器）	1	个
35	信号输入模块	1	个
36	270℃防火阀模拟（继电器）	1	个
37	消防水泵控制箱模拟（指示灯、继电器、开关）	1	个
38	消防水泵模拟（风机）	2	个
39	6位PDU电源	1	个
40	24位超五类非屏蔽插座配线架	1	个
41	8P8C超五类非屏蔽水晶头	20	个
42	超五类非屏蔽信息插座模块	4	个
43	单口86型信息面板	4	个
44	86型底盒	4	个
45	UTP超五类4对非屏蔽跳线	4	条
46	UTP超五类4对非屏蔽电缆	100	米
47	专用桥架	1	套
48	耗材及工具（各规格电线、常用电工工具及线缆测试仪等）	1	套
