作者：管理员发布时间：2024-09-09 11:29:43

一、产品特点：
MYMD-14C电工模电数电电拖综合实训考核装置具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用九孔万能插件板，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路，元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边储存柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围:
适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析等课程实验。
三、实验台主要技术指标：
1、输入工作电源：三相五线 AC 380V±10% 50Hz
2、整机功率：1.0KW
3、外形规格：160cm*70cm*140cm
4、重量：150KG
7、绝缘电阻：>5MΩ
8、漏电保护：漏电动作电流≤30mA

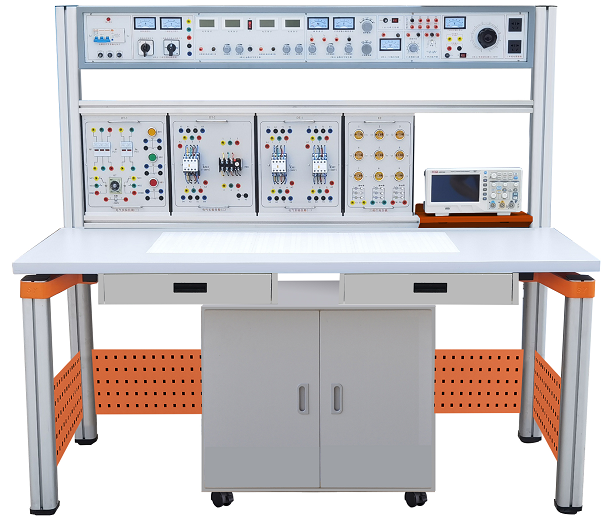

四、装置结构
装置由主机箱、实验桌（装有九孔万能插件板）、实验挂箱支架、移动矮柜、示波器架、透明创新实验模块、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构。电气控制实验挂箱、各实验模块可根据实验需求自由组合实验。
（一）主机箱结构与功能:实训主机箱箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表等；主机箱控制面板右边配有多组外部仪器交流工作电源插座。
1.电源及参数：
1.1.输入电源:三相四线电源，输入时指示灯亮
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相交流电源，提供三相380V交流电源，及0～240V单相可调电源(配有一台0.5KVA的单相自耦调压器），配有1只指针式交流电压表，指示调压器输出电压。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压±5V，±12V。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10^－2，负稳压度<10^－2，纹波电压:<5mV。
E组:单相交流市电输出，供用户自备设备使用。
F组：日光灯组件：电源控制箱底部己安装一套日光灯组件，实验方便、安全，使用方便。
G组：日光灯管接口。
2.功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

3.单次脉冲:每次可输出一对正负脉冲。
4.音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
5.智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
6.智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
7.功率、功率因数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（二）实验桌结构：
实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。
实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电源控制箱、电气实验挂箱支架。电源控制箱安装离桌面10cm，桌面使用更大，摆放更的仪器与实训器材。支架与电气控制实验挂箱配套，上下方便，左右移位自如。
（三）透明元件模块：元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。
（四）电气实验挂箱：铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点都已引到安全插座，实验接线方便安全、快捷。
1、电气实验挂箱一：交流接触器2只
2、电气实验挂箱二：交流接触器1只、热继电器1只
3、电气实验挂箱三：时间继电器1只，按钮红、黃、绿
4、电气实验挂箱四：行程开关4只，交流接触器1只，按钮1只，电阻（510Ω/25W）2只
5、灯座负载挂箱：9只灯座及相应控制开关
6、日光灯组件：装有单相电度表，启动器，镇流器等。
（五）三相交电机2台：380V/180W，铝质外壳。
（六）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
五、实验项目：
（一）电工实验项目

1、电工测量仪表的使用及减少内阻测量误差的方法
2、常用元件的识别与检测
3、线性元件与非线性元件的伏安特性
4、未知电阻元件伏安特性测绘
5、电源的外特性
6、电位值、电压值的测量及电路电位图的绘制
7、电流表和电压表的扩程
8、欧姆表的设计
9、基尔霍夫定律的验证
10、验证楞次定律
11、迭加原理与互易定理的验证
12、戴维南定理与诺顿定理的验证
13、电压源与电流源的等效变换
14、受控源特性的研究
15、示波器和信号发生器的使用及典型电信号
的观察与测量
16、一阶电路实验
17、二阶电路过度过程

18、研究LC元件在直流和交流电路中的特性
19、负载获得最大功率的条件
20、三表法测定交流电路参数
（用三表法测量交流电路等效参数）
21、正弦交流电路中RLC元件的频率特性
22、RL及RC串联电路实验
23、RLC串联谐振电路
24、日光灯电路的连接及功率因数的改善
25、三相负载的星、三角接法
26、三相电路功率的测量
27、RC网络频率特性和选频特性的研究
28、二端口网络的研究
29、单相铁芯变压器特性的测试
30、互感线圈电路的研究
31、单相电度表的校验
32、负阻抗变换器实验
33、回转器特性测试

（二）模拟电子电路部分

1、常用电子仪器的使用
2、晶体二极管的特性与检测
3、晶体三极管的输入、输出特性
4、晶体管共射极单管放大器
5、射极耦合触发器
6、RC耦合两级放大器
7、负反馈对放大器性能的影响
8、场效应管放大器
9、差动放大电路
10、运算放大器指标测试
11、集成运算放大器的基本应用（多种模拟运算电路）
12、RC正弦波振荡器------集成运算放大器非线性应用一
13、方波发生器------集成运算放大器非线性应用二
14、三角波和方波发生器----集成运算放大器非线性应用三
15、LC正弦波振荡器
16、变压器耦合推换功率放大器
17、OTL功率放大

18、集成功率放大器。
19、电压---频率转换电路。
20、单相半波、全波、桥式整流电路。
21、串联型晶体管直流稳压电源（设计性实验）
22、集成直流稳压电源。
23、单结晶管特性。
24、单结晶体管触发电路。
25、晶闸管间单测试。
26、晶闸管可控整流电路（综合性实验）
27、函数信号发生器的组装与调试（综合性实验）
28、万用表的设计与调试（综合性实验）
29、电子门铃电路------趣味性应用实验一
30、电子报警电路------趣味性应用实验二
31、光控简易灯自动开关电路------趣味性应用实验三
32、电子催眠器------趣味性应用实验四
33、温控电路------趣味性应用实验五
……自由设计

（三）数字电子电路部分

1、TTL集成逻辑门的参数测试
2、CMOS集成逻辑门的参数测试
3、TTL集电极开路门与三态输出的应用
4、与门、或门、异或门逻辑电路测试
5、半加器、全加器电路实验
6、RS、D、JK触发器及JK与D触发器的转换电路
7、计算器
8、MSI移位寄存器及其应用
9、译码器及变换方式
10、数据选择器及逻辑设计
11、用集成与非门构成单稳态触发器和RC环形多谐振荡器
12、利用门电路构成编码器、分配器、选择器
13、组合电路的设计之一

14、组合电路设计之二------显示电路
15、同步时序电路的设计
16、计算机时序电路的设计
17、集成定时器测试及应用
18、D/A、A/D转换器
19、电子秒表------大型综合实验。
20、二极管与门、或门电路
21、三极管"非门"电路
22、三极管"与非门"电路
23、三极管"或非门"电路
24、异步十进制加法计数器
25、异步十进制减法计数器
26、智力竞赛抢答装置------大型综合实验二
……自由设计实验

（四）电力拖动实验
1、三相异步电动机的使用与起动
2、三相电动机接触器点动正转控制线路
3、三相电动机具有自锁的正转控制线路
4、三相电动机具有过找保护的正转控制线路
5、三相电动机接触器联锁的正反转控制线路
6、三相电动机按钮联锁的正反转控制线路
7、三相电动机按钮接触器复合联锁控制线路
8、三相电动机接触器控制Y/△降压起动
9、三相电动机时间继电器控制Y/△降压起动
10、工作台自动往返控制线路
11、三相异步电动机反接制动控制电路
12、三相异步电动机多地控制
13、电动葫芦电路维修控制线路
