作者：管理员发布时间：2024-12-27 09:24:03

一、概述

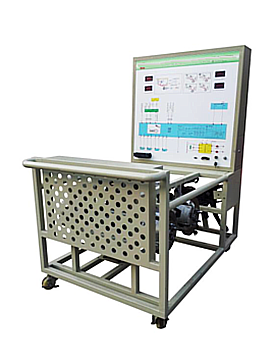

MYXNQ-62电动汽车驱动电机解剖示教系统选用吉利EV300/原装纯电动轿车电动真空助力液压制动系统；真实地展示纯电动轿车电动真空助力液压制动系统核心零部件的结构与控制原理、安装位置和运行工况，培养学员对纯电动轿车电动真空助力液压制动系统故障分析和处理能力。
适用于职业技术学院新能源纯电动汽车制动系统课程教学和维修实训。
二、功能特点：
1、各主要部件安装在平台上，保留原车电气连接方式与结构，断电后可方便拆检，训练学员在拆装连线过程掌握纯电动汽车制动系统零部件拆检要点。
2、可单独工作，12VDC电源由开关电源提供。
3、教学板完整显示电动真空助力液压制动系统工作原理图，安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；
4、设备由平台和教学板组成，平台水平放置，安装原车零部件；底部安装4个带自锁脚轮装置。
5、面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
6、配备智能化故障设置和考核系统。
7、配套实训指导书，包含系统工作原理，实训科目，故障设置及清除等要点。
配套ABS/EBD的开发控制单元学习模块,可代替原车ABS/EBD控制单元达到原车ABS工况，了解与学习ABS/EBD仿真控制工作过程，且软件具备编辑功能.
三、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	电动真空泵	原车	套	1
2	电动真空泵控制单元	原车	套	1
3	ABS控制系统	原车	套	1
4	检测控制面板(带面板柜)	装有各种检测端子以及彩色电路图和液压管路图；（9509004mm铝塑板，且安装绝缘底板)	套	1
5	前左右刹车机构总成	原车	套	1
6	后左右刹车机构总成	原车	套	1
7	刹车真空助力器	原车	个	1
8	刹车总泵与踏板	原车	套	1
9	刹车油瓶	原车	个	1
10	压力表	0～100kg/psi	个	6
11	开关电源	12V30A	只	1
12	点火开关	配套	只	1
13	带标识的保险丝与继电器盒	配套	套	1
14	真空表	配套	只	1
15	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
16	电机与变频器	配套	套	1
17	实验指导书	配套	本	1
