[规格型号]：MY-521B

[产品名称]：轮系创新设计拼装实训台

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

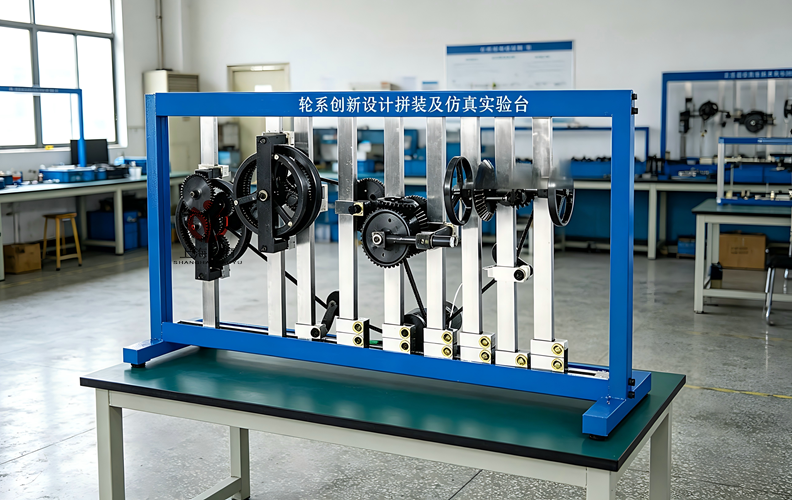

MY-521B 轮系创新设计拼装实训台

轮系创新设计拼装及仿真实训台-偏重于轮系的分类及设计、分析与运用。是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力而研制的。通过各类轮系的搭接，可使学生对轮系的结构、分类、应用，轮系的传动比计算，行星轮系设计中应注意的基本问题（包括类型的选择、传动效率与齿数的确定）等有一个更全面、更清晰、更透彻的理解与掌握。
一、实验台特点：
1、该实验台构思慎密、设计精巧、能确保组成机构的各个运动构件在运动中不发生干涉，零部件通用性好、便于学生实验操作。
2、该实验台几乎所有零件加工精度高，外形美观、维护方便、使用寿命长。
3、该实验台每套一个机架，配有电动机、V带传动装置通过悬臂杆张紧轮张紧，实验台机构搭接方式灵活、固定运动副位置在平面坐标上可以任意调节。
二、应用范围：
1、课程设计、毕业设计中进行轮系方案设计拚装实验。
2、课外学生进行机构运动创新设计方案的拚装实验。
三、可搭接机构种类：
1、2K-H型行星轮系16种
2、2K-H型差动轮系24种
3、3K周转轮系1种
4、定轴轮系1种
5、复合轮系2种
6、运动分解、合成2种
四、主要技术参数
1、实验台机架外形尺寸1200mm×450mm×800mm（长×宽×高）
2、旋转电机功率N=60W、 220V、转速：输出转速n=10转/分。
五、该实验台配备了轮系及空间机构虚拟三维实体装配搭接软件；
1、该软件建有三维零件库，配有零件功能和应用文字说明。
2、软件能完成实验台运动副和杆组拼接方法的轴向爆炸式动画演示。并配有相应的运动副简图及文字说明。
3、软件完成16种空间机构的组装及运动演示。能进行轴向爆炸式分离和组合动画演示，并配有相应的机构简图及文字说明。
4、软件具有机构搭接的组装干涉错误的判断功能，并给出判断后的机构组件正确的安装顺序清单，提供给学生实践操作作用。
