机械实验室设备

[规格型号]：MY-30A

[产品名称]：机械原理陈列柜

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

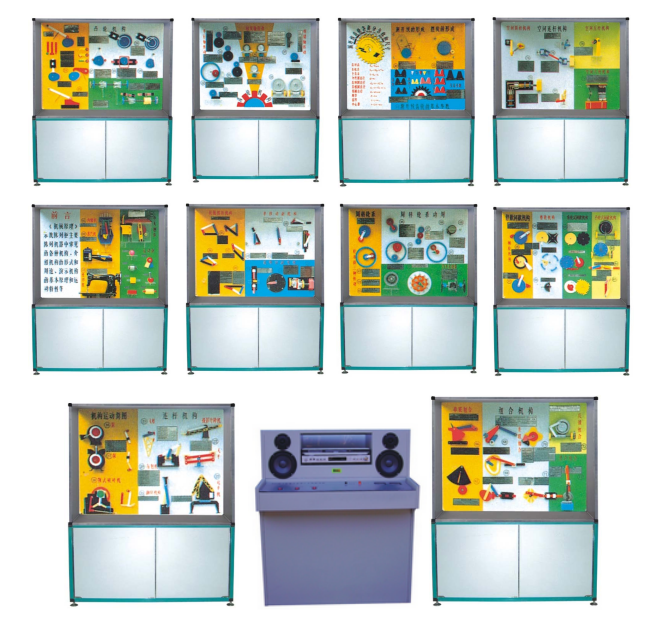

MY-30A 机械原理陈列柜

一、机械原理陈列柜-是根据大、中专院校、技校、职业学校的机械原理教学大纲而设计的一套电化教学设备。《机械原理》课程是工科院校机械类、近机械类专业的一门重要技术基础课程。陈列柜共分十个柜和一个在DVD控制台，进行声控同步解说演示。由单片机控制顺序或任选运行每个柜模型动作。

二、主要特点：
模型采用遥控任意选者进行单独演示，模型材料采用进口有机板和硬聚氯制作而成，板面面板采用高强度室外写真覆压膜材料为底色，图表和文字说明直接制作在上面。演示形象逼真，运行可靠，工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学使用设备。
三、主要技术参数：
1、输入电源：AC220V±10%（单相）50HZ
2、工作环境： -10℃±40℃
3、功率：0.5kw
4、陈列柜结构：上下柜整体框架全部采用铝合金柜架材料制作，外形美观，坚固耐用。
5、陈列柜尺寸：1200×400×1780mm
四、各柜内容如下：

序号与名称	陈　列　柜　内　容
第一柜、机械与机构	前言1、内燃机 2、蒸汽机 3、缝纫机、运动副：⑴球面高副、⑵螺旋副、⑶回转副、⑷移动副　⑸球面副、⑹曲面副、⑺圆柱副
第二柜、平面连杆机构的基本形式	4、铰链四杆机构 5、曲柄摇杆机构 6、双摇杆机构7、双曲柄机构8、曲柄滑块机构 9、转动导杆机构 10、摆动导杆机构 11、移动导杆机构12、曲柄移动导杆机构 13、双滑块机构14、双转块机构
第三柜、平面连杆机构应用	15、泵 16、泵 17、鄂式破碎机 18、飞剪19、压包机 20、摄影升降机 21、翻转机构 22、起重机
第四柜、凸轮机构的形式	3、滚子凸轮机构、平底凸轮机构 24、移动凸轮机构 25、槽凸轮机构 26、等宽凸轮机构 27、等径凸轮机构 28、主回凸轮机构 29、球面凸轮机构、环面凸轮机构、圆锥凸轮机构、圆柱凸轮机构
第五柜、齿轮传动的各种类型	30、外啮合直齿圆柱齿轮机构 31、内啮合直齿圆柱齿轮机构 32、齿轮齿条机构 33、斜齿圆柱齿轮机构 34、人字圆柱齿轮机构 35、直齿圆锥齿轮机构、曲线圆锥齿轮机构 36、螺旋齿轮机构 37、螺旋齿轮齿条机构 38、圆柱蜗轮蜗杆机构、弧面蜗轮蜗杆机构
第六柜、齿轮的基本性质	渐开线齿轮各部分名称：齿顶圆半径、分度圆半径、基圆半径、齿根圆半径、齿厚、渐开线、齿顶高、齿高、齿根高、齿间、周节 39、渐开线的形 40、摆线的形成 41、渐开线齿轮的基本参数
第七柜、轮系的基本形式	42、定轴轮系 43、差动轮系 44、行星轮系45、获得大传动比a 46、获得大传动比b 47、实验特定的运动 48、运动合成 49、旋轮线 50、用于传动 51、运动分解a 52、运动分解b 53、谐波齿轮减速器 54、摆线针轮行星减速器
第八柜、间歇运动机构	55、齿式棘轮机构、内棘轮机构 56、磨擦式棘轮机构 57、槽轮机构 58、内啮合槽轮机构 59、球面槽轮机构 60、齿轮式间歇机构 61、渐开线不完全齿轮机构、摆线针轮不完全齿轮机构 62、误差较正机构 63、停歇曲柄连杆机构 64、停歇导杆机构
第九柜、组合机构	65、行程扩大机构 66、换向机构 67、齿轮连杆机构 68、实现给定轨迹的机构 69、实验变速运动的机构 70、同轴槽轮机构 71、误差较正机构 72、电动马游戏装置
第十柜、空间连杆机构	73、RSSR空间连杆机构 74、RCCR联轴节 75、4R万向节 76、4R揉面机构 77、RRSRR角度的机构 78、萨勒特（SARNIT）机构

服务与售后保障：
1.货品验收：请您收货时仔细检查机械原理陈列柜的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
