机械实验室设备

[规格型号]：MY-31

[产品名称]：机械零件陈列柜

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

MY-31 机械零件陈列柜

一、机械零件陈列柜-概述：

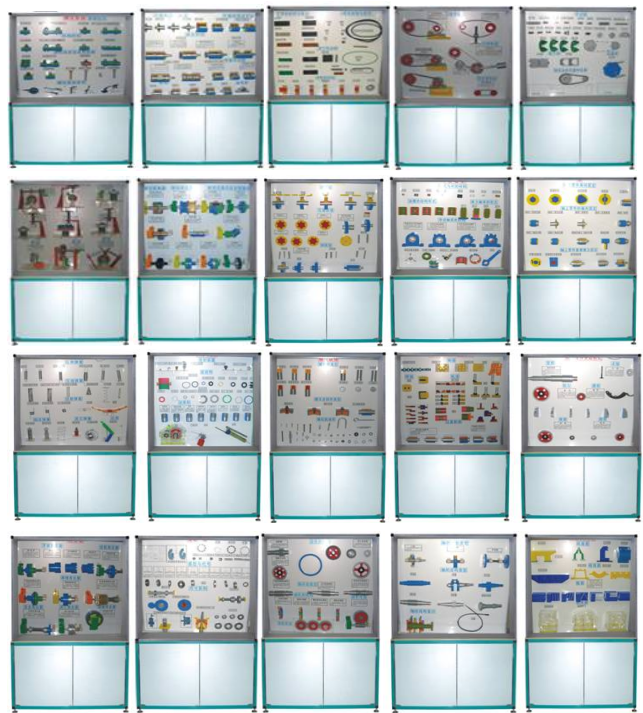

本陈列柜是根据大中专院校、职业学校的教学大纲设计的机械陈列柜，通过演示可加强对机械专业学生的理论学习、使用范围增强认识，加深理解，是机械专业系不可缺少的理想教具设备。机械零件陈列柜共分二十个柜 400 余种物零件模型。外型用高级铝合金柜架，板面用紫红色金丝绒做底，模型材料用各色有机玻璃和硬聚氯，并附有银涤沦不干胶作必要图表和文件字说明，形象逼真，制作工艺美观。使用机械零件陈列柜能提高教学效果，节约学时，是一套理想机械课程的示教陈列室设备。

二、主要技术参数：
1、输入电源：AC220V±10%（单相）50HZ
2、工作环境： -10℃±40℃
3、功率：0.5kw
4、陈列柜结构：上下柜整体采用彩色塑钢制作，外形美观，坚固耐用。
5、陈列柜尺寸：1250×430×1780mm
三、各柜内容如下：

序号与名称	机械零件陈列柜内容
第一柜螺纹联接的基本内容	螺纹类型：普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、双线螺纹、三线螺纹。螺纹联接的类型：螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。螺栓 11 件、螺柱 4 件、螺钉 9 件、紧定螺钉 5 件、螺母 12 件、垫圈 7 件。
第二柜螺纹联接	摩擦防松：对顶螺母、锁紧热圈收口防松螺母、开缝收口，带尼龙圈防松螺母、弹簧垫圈。机械防松：止动垫圈、止动垫圈子与圆螺母、开口销与六角开槽螺母、串联钢丝。横向截荷的减载装置：斜垫圈、凸台、沉头坑、减载套筒、减载键、减截销。提高联接强度的措施：加弹性无件、内斜螺母、空心螺栓、腰状杆螺栓，大圆角螺栓、沉割螺母、螺纹联接的装拆。
第三柜键、花键和销联接	键联接：普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键。花键联接：矩形花键 3 件，渐开线花键 2 件。三角形花键。销联接：圆柱销 3 件、圆锥销 4 件、导形销 3 件、安全销 3 件、定位、联接、安全。
第四柜铆、焊、粘和过盈联接	铆接：常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头。焊接：坡口型式、搭接、对接、角接。粘接：板接、管接、角接。过盈联接：圆柱面过盈联接，圆锥面过盈联接。
第五柜带传动主要类型	平带的材料与接头：皮革带、编制带、胶帆布平带、高速环形胶带、锦纶片复合带、斜面接头、斜面阶梯接头、胶带的接头、缝线接头、皮革线接头。 V 带的结构与型号： O 型、 A 型、 B 型、 C 型、 D 型、 E 型、宽 V 带、窄 V 带、活络 V 带、其他传动带、联组 V 带、普通 V 带、双面 V 带、多楔带、圆带、梯形齿同步带。带轮的结构：实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮。
第六柜带传动	V 型带传动：自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置。平带传动：张紧轮装置同步带传动
第七柜链传动	传动链：滚子链、内链片及套筒、滚子、外链片销轴、内链片、外链片、单节距双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带内导片齿形链、带外导片齿形链、圆销式、滚柱式、键柱式、轴瓦式、方框链、平顶链、圆环链、链传动的布置和张紧。
第八柜齿轮与蜗杆传动	齿轮的结构：齿轮轴 2 件、实心式齿轮 2 件、腹板式齿轮 2 件、轮幅式齿轮。蜗杆的类型：阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆。蜗杆的结构：整体式蜗轮、轮箍式蜗轮、螺栓联接式蜗轮、镶铸式蜗轮、蜗杆传动、齿轮传动。
第九柜滑动轴承	轴瓦与衬的材料：轴瓦合金、青铜、黄铜、灰铸铁、微型轴承、橡胶、尼龙、四氟、酚荃树脂。油槽的结构形式 5 件、推动轴承的形式：实心、空心、单环、多环。滑动轴的结构：整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、自动调心滑动轴承、固定瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连杆、静压轴承。
第十柜滚动轴承	内圈、保持架、外圈、球、短圆柱滚子、长圆柱滚子、螺纹滚子、圆锥滚子、鼓形滚子、滚针。类型与代号：深沟球轴承、调心球轴承、调心滚子轴承、圆柱滚子轴承、滚针轴承、螺旋滚子轴承、角接触轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。尺寸系列：直径系列、内圈固定外圈转动、外圈固定内圈旋动、滚动轴承的安装方法、滚动轴承拆卸工艺、内径系列 7 件，宽度系列 4 件。
第十一柜滚动轴承组合设计	内圈的固定方法：弹簧挡圈、轴端压板、圆螺母、锥形套筒。外圈的固定方法：轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯。组合设计：两端固定式 3 件、两端游动、一端固定一端游动 2 件。顶紧与调整：滚动轴承的调整、滚动轴承的顶紧。密封：毛毡式、皮碗式、环隙式、迷宫式、螺纹式、轴承座。
第十二柜联轴器	弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴器、滑块联轴器、剪销式安全联轴器。
第十三柜离合器	牙嵌禽合器矩形牙、梯形、正三角形牙、锯齿离合器、单圆盘摩擦离合器、圆锥摩擦禽合器、多圆盘摩擦离合器、牙嵌式安全禽合器、离心离合器、超越离合器。
第十四柜轴的类型与应用	转轴、心轴、传动轴、齿轮轴、化键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的结构设计。
第十五柜轴上零件的固定方法	键联接、花键联接、成形联接、销联接、过盈联接、轴肩—弹性挡圈、轴肩—圆螺母、轴肩—双圆螺母、轴肩—套筒、轴肩—弹性挡圈 2 年、圆锥形轴头—轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轮毂部分夹紧联接、弹性套联接、弹性环联接、弹性盘联接。
第十六柜弹簧	拉伸弹簧：圆钩环、半圆钩环、偏心圆钩环、锥形闭合端弹簧、可调拉簧。压缩弹簧：端面拼紧磨平弹簧、端面不拼紧不磨平弹簧、矩形截面压缩弹簧、中凸弹簧、中凹弹簧、圆锥螺旋弹簧。扭转弹簧：外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧。其他弹簧：碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧。并列组合弹簧、直列组合弹簧、转换机构。
第十七柜润滑与密封	润滑装置：压配式压注油杯、油绳式有杯、接头式压注油油杯，直通式注油杯、油标。密封件： O 型橡密封圈 2 件、矩形橡密封圈 2 件、尼龙垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片、切口：插入搭接、活塞环。切口：斜搭接、双口型油封、 T 型油封、 Y 型油封、 V 型油封。润滑剂 8 件、机油枪、牛油枪。
第十八柜机械零件的失效形式	胶合、断裂、腐蚀、磨损、点蚀、残余变形
第十九柜渐开线加工齿轮方法	仿形法加工齿轮 2 件、用滚刀加工齿轮、用插齿刀加工齿 2 件、用齿条插刀加工齿轮、用刨加工齿轮、剃齿加工齿轮、用碟形砂轮摩齿
第二十柜机座零件分类	卧式机座、门工机座、立式机座、环式机座、桁架式机坐、框架式机座、框架式机座、基座几基板、台架式支座、板类助板布置 7 件、减速器箱体 2 件、变速箱箱体。

服务与售后保障：
1.货品验收：请您收货时仔细检查机械零件陈列柜的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
