机械实验室设备

[规格型号]：MY-42B

[产品名称]：机械工程制图陈列柜

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

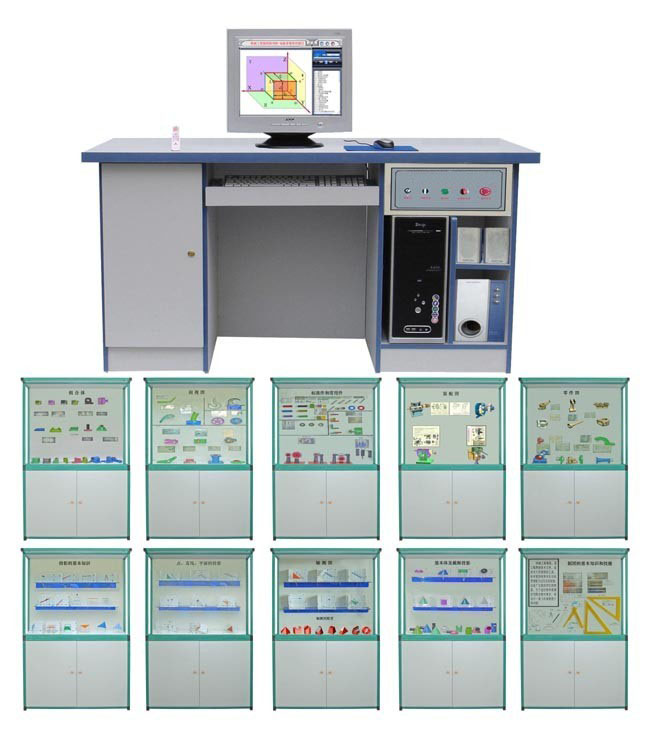

MY-42B 机械工程制图陈列柜

一、机械工程制图陈列柜-概述：

本陈列柜是高职高专机械类专业学生必修的一门专业技术基础课，是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的陈列柜设备。以培养学生识读和绘制工程图样能力为核心，在理论知识适度的基础上，突出实践教学环节。同时，借助于计算机图形学技术和多媒体技术，加强直观性教学，做到教学内容直观形象，,提高学习兴趣、降低学习难度。陈列柜共分十个柜和一个电脑控制台，利用机械工程制图仿真软件进行多媒体演示，由PC机电脑控制顺序或任选播放动画图像演示模型功能。

二、主要特点：
1、本陈列柜配置：机械工程制图仿真软件(包含121件动画)、硬件各一套；P4电脑主机1台，17寸显示器1台.
2、本陈列柜控制软件：采用茂育陈列柜专用播放软件，实现图像演示动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
三、主要技术参数：
1、输入电源：AC220V±10%（单相）50HZ
2、工作环境：-10℃±40℃
3、功率：0.5kw
4、陈列柜结构：上下柜整体框架全部采用铝合金柜架材料制作，外形美观，坚固耐用。
5、陈列柜尺寸：1250×430×1780mm
四、各柜内容如下：

序号与名称	陈列柜内容	演示文稿内容
第一柜制图基本知识和技能	前言、1.尺寸标注、2.幅面、3.图线、4.字体、5.线段与线框的意义、6.标题栏格式、7.圆锥、小圆锥、圆形量角器、铅笔、橡皮擦、450三角板（二种）、600三角板（二种）、曲线板、多孔模板、丁字尺等。(丁字尺的使用；铅笔的使用；圆锥的使用方法；分锥的使用方法；曲线板的使用方法；丁字尺和和三角板组合使用方法等由多媒体软件讲解演示)	本套陈列柜采用121件动画图象配合陈列柜上的内容在电脑上演示各种模型特点，如制图工具的使用、投影产生过程、投影作图步骤、装配功能等、生动形象。
第二柜投影的基本知识	1.投影的全等性、2.投影的积聚性、3.投影的类似性、4.斜投影法、5.正投影法、6.中心投影法、7.三面投影体系、8.三面投影图、9.投影图的形成、10.三视图的形成。
第三柜点、直线、平面的投影	1.点的三面的投影、2.两点的相对位置、3.重影点投影、4.一般位置直线的投影、5.直线与点的相对位置投影、6.两直线相交投影、7.两直线交叉投影、8.两直线平行投影、9.平面的投影(5种)、10.判断两直线是否平行投影
第四柜基本体及截断投影	1.棱柱的三面视图、2.棱锥的三面视图、3.圆柱的三面视图、4.圆锥的三面视图、5.圆球的三面视图、6.圆柱切口开槽后的三视图、7.正六棱柱开槽后的三视图、8.正三棱锥的截断作图步骤、9.圆锥被正垂面截断作图步骤、10.圆柱被正垂面截断的作图步骤、11.切口圆锥台作图步骤、12.圆锥的未截交线(5种)、13.曲面的截交(3种)
第五柜轴测图	1.切口圆柱体正等测图的画法、2.用叠加法画正等轴测图、3.圆角的正等轴测图的画法、4.圆台的正等轴测图的画法、5.圆柱的正等测图、6.画三棱锥的正等测图、7.用切割法画形体的正等轴测图、8.求开槽圆柱的正等轴测图作图步骤、9.求形体的斜二测图作图步骤、10.求切割体的正等轴测图作图步骤、11.平面体正等轴测模型(2件)、12.回转体正等测模型(2件)、13.正二测立体模型(4件)
第六柜组合体	1.表面平齐与不平齐的组合体(2种)、2.表面相交与相切的组合体、3.叠加式组合体、4.两圆柱正交的3种形式、5.求圆锥与半球的相惯线、6.求两圆柱的相惯线、7.完成组合体相惯线的正面和水平投影、8.组合形体投影图的作图步骤、9.切割式组合体、10.相贯线变化的趋势(圆柱与圆柱相交4种)、11.相贯线特殊情况(圆柱圆锥相交2种)、12.相贯线特殊情况(圆柱轴线3种)、13.相贯线特殊情况(回转体相交4种)、14.组合体读图
第七柜剖视图	1.剖视的形成、2.斜视图的画法、3.半剖视、4.全剖视图、5.斜剖视图、6.局部视图、7.平面的简化画法(3件)、8.局部剖视图的特殊画法（3件）、9.旋转剖视图、10.重合断面图、11.轴断面图、12.移出断面简化画法、13.阶梯剖、14.半剖、15.局部剖、16.旋转剖
第八柜标准件和常用件	1.外螺纹的画法、2.内螺纹的画法、3.螺距与导程(2件)、4.车螺纹、5.旋向(2件)、6.双头螺柱联接、7.沉头螺钉连接、8.螺栓连接、9.螺纹连接件、10.齿轮各部分的名称和尺寸关系、11.单个圆柱螺旋压缩弹簧的画法、12.正齿轮传动、13.圆锥齿轮传动、14.蜗轮蜗杆传动、15.键轴配合、16.开口销的应用、17.圆锥销的应用、18.轴承
第九柜零件图	1.板盖类零件、2.蜗轮箱a、3.蜗轮箱b、4.蜗轮箱体、5.阀体、6.套筒、7.箱体、8.端盖、9.减速箱体、10.夹具体、11.支架、12.拔叉、13.槽配合、14.6方轴、15.主轴、16.轴
第十柜装配图	1.齿轮油泵、2.液压气缸、3.顶尖座、4.手压滑油泵

服务与售后保障：
1.货品验收：请您收货时仔细检查机械工程制图陈列柜的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
