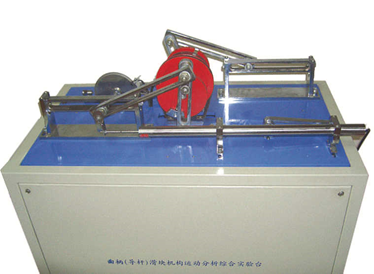

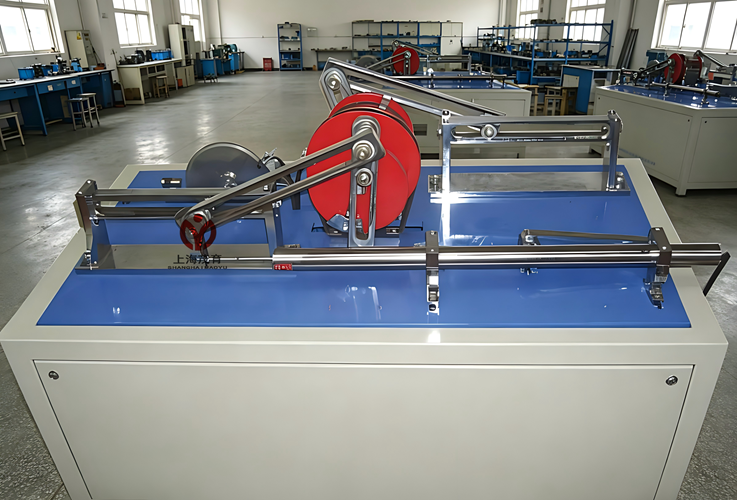

1、直流电机功率：125W；
2、调速范围：0~200 rpm；
3、直线位移传感器（WYDC-200L）：L=160mm；
4、光栅角位移传感器（MOC70T3）：360脉冲/转；
5、曲柄长度可调范围：20~60mm；
    导杆长度可调范围：50~150mm；
   连杆长度可调范围：50~220mm；
   滑块偏心距：0~10mm；
6、可拼装机构类型：2种；
7、外形尺寸：600×510×800 mm；
8、重量：55kg。
二、基本配置：
1、结构为实验台机架；
2、直流电动机及带传动装置；
3、由曲柄、导杆、连杆和滑块组成的实验机构及其对称机构；
4、直线位移传感器一个：WYDC-160L；
5、光栅角位移传感器：360脉冲/转；
6、数据采集系统一套；配套教学软件一套；
 1）采集凸轮机构滑块运动规律曲线
 2）采集角度曲线规律
 3）采集滑块往复运动规律曲线
 4）转数调节
7、随机工具一套；
三、实验内容：
1、曲柄滑块机构、曲柄导杆滑块机构的虚拟设计及实物机构拼装；
2、曲柄的运动检测，滑块运动仿真及实测对比分析；
3、前级带传动的弹性滑动对曲柄（导杆）滑块机构速度波动的影响
4、机架振动检测及对称和非对称机构平衡实验；
5、连杆上点的运动轨迹虚拟分析。
四、性能特点：
1、可进行曲柄滑块机构及牛头刨床机构的简单拼装；
并对曲柄及滑块进行运动检测与仿真；
2、所有杆构件长度及滑块偏心距均可进行无级调节；
3、实验机构配置对称机构，可测试分析对称机构和不对称机构的平衡性能。
4、检测系统集数据采集与电机调节控制于一体；
5、测试系统采用先进的AVR系列单片机系统，以串口通讯，测试数据精度高、速度快、稳定；
6、驱动直流电机可进行无级调速，以满足实验机构的不同运动要求；
7、测试分析软件设置有实验教学界面，方便学生自己动手进行实验，适应应开放性实验教学的需要。
8、实验台平台以槽钢为主要结构，实验机构和传动部分均在平台上进行装配。
五、造型及表面处理：
1、造型美观、大气、实物感强；
2、运动构件加工精细；
3、主要构件外露表面镀铬；其他构件表面防锈处理加喷塑；

---
