一、产品概述

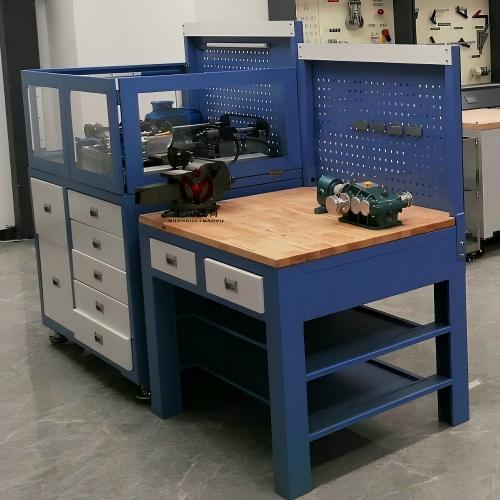

机械传动装调综合实训平台是根据机械传动中典型传动系统而研制，由实训工作台、电控箱、零件存放盒、典型机械传动组件、配套工量具和相关检测设备等组成，其中典型机械传动组件提供了多种机械模块，可以形成多种系统、多种形式的组合，具备开放性、标准化、模块化特点，可满足各种典型机械传动系统的装配与调试的工作任务要求。通过任务实训，学生可以了解工业机械传动系统的组成，掌握工业机械传动系统的装配及精度检测，掌握现代工具及量具使用方法，培养工业生产中机械设备的安装、维护、维修所需的技术人才。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m
3.平台容量：＜500VA
4.外形尺寸：1400mm×850mm×1650mm（实训台）、1500mm×750mm×1500mm（钳工操作台）
5.安全保护：设有漏电保护和安全防护，安全符合相关国家标准
三、设备配置要求：
（一）实训工作台
1.采用钢质框架，组装式结构设计，双色亚光密纹喷塑处理。
2.采用带T型槽的铸铁平板台面，槽宽12mm，铸铁平板尺寸1200mm×800mm×50mm，铸铁平板台面经研磨、刮研处理。
3.配有型材组件，槽宽10mm，型材组件为机械传动装配的基础构件。
4.平板台面左右两侧安装有方便快速定位安装的辅助器件。
5.设有存储柜，用于机械传动零部件、工量具、资料等的储存；底部采用工业脚轮，单轮承重不小于500kg。
6.配套有专用零件内腔存放抽屉，总数6个抽屉，每层抽屉传动零件可实现一对一存放管理；每个内腔存放盒尺寸600mm×480mm×80mm。
（二）电控箱
1.电控箱为优质冷轧钢板材质，表面密纹喷塑处理，采用滑动隐藏收纳设计。
2.V20工业变频器1个，配有BOP面板和通信接口模块：额定功率0.37 kW，有60秒 150 % 过载，I/O 接口：4DI/2DO/2AI，支持USS/MODBUS RTU总线通讯。
3.配有快动按钮、急停按钮、三位旋钮、指示灯、转换开关、保护器、接触器、继电器、24VDC/5A直流电源、RJ45接口模块、外置接口模块等电气部件。
4.BOP外部操作面板1块，具有工作状态液晶显示、工作模式控制、运行和停止控制、运行速度控制控制等功能。
（三）基本实训组件
1.变频驱动电机1台，三相，额定功率0.25kW，额定转速1415r/min，5～50Hz/1.59Nm，输入电压AC380V。
2.风机1个：风量150m3/h，风压50Pa，额定转速2800r/min。
3.机械零部件：配有轴、联轴器、轴承座等公用机械零部件，轴、联轴器、轴承座组件等。
四、配置清单如下：

序号	名称	数量	单位	技术规格
1	轴	2	根	φ20mm×225mm，IT6级，直线度≤φ0.02mm/300mm，圆度≤0.02mm，粗糙度0.8μm
2	轴	3	根	φ20mm×350mm，IT6级，直线度≤φ0.02mm/300mm，圆度≤0.02mm，粗糙度0.8μm
3	梅花联轴器	1	个	轴孔φ20/φ20
4	梅花联轴器	1	个	轴孔φ20/φ14
5	刚性联轴器	1	个	轴孔φ20/φ14
6	凸缘联轴器	1	个	轴孔φ20/φ14
7	弹性套柱销联轴器	1	个	轴孔φ20/φ14
8	弹性柱销联轴器	1	个	轴孔φ20/φ14
9	膜片联轴器	1	个	轴孔φ20/φ14
10	夹壳联轴器	1	个	轴孔φ20/φ14
11	轴承座	10	个	NSK，自动调心
12	电机安装座	1	个	尺寸210mm×115mm×18mm
13	电机安装座	1	个	尺寸270mm×135mm×50mm
14	电机安装座	1	个	尺寸250mm×160mm×38mm
15	轴承座安装座	10	个	尺寸170mm×38mm×56mm
16	轴承座安装座	2	个	尺寸250mm×39mm×136mm
17	轴承座安装座	2	个	尺寸250mm×39mm×112.5mm
18	轴承座安装座	2	个	尺寸250mm×39mm×126.7mm
19	轴承座安装座	2	个	尺寸250mm×39mm×140.8mm
20	测量调整零件	1	套	等高块2个；表座垫块1个；垫块固定座1个；直线导轨1副（含滑块）；张紧器2个；

带传动部分配置

序号	名称	数量	单位	技术规格
1	槽V型皮带轮	1	个	D80，孔径14
2	槽V型皮带轮	1	个	D80，孔径20
3	槽V型皮带轮	1	个	D95，孔径20
4	槽V型皮带轮	1	个	D125，孔径20
5	宝塔双V型皮带轮	2	个	D90-D55，孔径20
6	双V型皮带轮	1	个	D90，孔径20
7	双V型皮带轮	1	个	D125，孔径20
8	可调V型皮带轮	1	个	孔径20
9	同步带轮	1	个	24齿，T型，孔径16
10	同步带轮	2	个	24齿，T型，孔径20
11	同步带轮	1	个	24齿，圆弧齿
12	同步带轮	1	个	30齿，圆弧齿
13	张紧辊	1	个	尺寸125mm×80mm×115mm
14	皮带	1	套	六条，其中齿形带1条，同步带2条，V带3条

链传动部分配置

序号	名称	数量	单位	技术规格
1	单排链轮	1	个	08B-15，孔径14
2	单排链轮	1	个	08B-15，孔径20
3	单排链轮	1	个	08B-15，孔径20
4	单排链轮	1	个	08B-20，孔径10
5	单排链轮	1	个	08B-20，孔径20
6	单排链轮	1	个	08B-25，孔径20
7	双排链轮	1	个	08B-17，孔径20
8	双排链轮	1	个	08B-20，孔径20
9	单排链条	2	条	08B，每根120节
10	双排链条	1	条	08B，120节
11	链扣	1	套	08B，单排链扣5个，双排链扣5个，共10个
12	张紧链轮组	1	套	尺寸110mm×160mm×125mm

齿轮传动部分配置

序号	名称	数量	单位	技术规格
1	直齿圆柱齿轮	1	个	M=1.5；Z=30，孔径20 ，端面平行度≤0.02mm
2	直齿圆柱齿轮	1	个	M=1.5；Z=40，孔径20 ，端面平行度≤0.02mm
3	直齿圆柱齿轮	1	个	M=1.5；Z=48，孔径20 ，端面平行度≤0.02mm
4	直齿圆柱齿轮	1	个	M=1.5；Z=60，孔径20 ，端面平行度≤0.02mm
5	直齿圆柱齿轮	1	个	M=2；Z=25，孔径20， IT7级，端面平行度≤0.02mm
6	直齿圆柱齿轮	1	个	M=2；Z=30，孔径14 ，端面平行度≤0.02mm
7	直齿圆柱齿轮	1	个	M=2；Z=30，孔径20 ，端面平行度≤0.02mm
8	直齿圆柱齿轮	1	个	M=2；Z=35，孔径20 ，端面平行度≤0.02mm
9	直齿圆柱齿轮	1	个	M=2；Z=40，孔径20 ，端面平行度≤0.02mm
10	直齿圆柱齿轮	1	个	M=2；Z=50，孔径20 ，端面平行度≤0.02mm
11	直齿圆柱齿轮	1	个	M=2；Z=60，孔径20 ，端面平行度≤0.02mm
12	蜗杆	1	个	M=2.5，孔径20，IT6级
13	蜗轮	1	个	M=2.5；Z=46，孔径20
14	斜齿轮	2	个	M=2；Z=20，孔径20，右旋
15	斜齿轮	1	个	M=2；Z=20，孔径20，左旋
16	斜齿轮	2	个	M=2；Z=25，孔径20，右旋
17	斜齿轮	1	个	M=2；Z=25，孔径20，左旋
18	斜齿轮	2	个	M=2；Z=30，孔径20，右旋
19	斜齿轮	1	个	M=2；Z=30，孔径20，左旋
20	锥齿轮	2	个	M=1.5；Z=40，孔径20
21	锥齿轮	1	个	M=2.5；Z=20，孔径20
22	锥齿轮	2	个	M=2.5；Z=30，孔径20
23	锥齿轮	1	个	M=2.5；Z=40，孔径20
24	减速箱	1	个	NMRV 50 80/71B5
25	蜗轮蜗杆安装组件	1	套	铝型材
26	轴环	10	个	开型 NR20

模拟车床配置

序号	名称	数量	单位	技术规格
1	三爪卡盘	1	个	K80，自定调心
2	主轴底板	1	块	外形尺寸210mm×180mm×20mm
3	主轴	1	个	外形尺寸φ80mm×250mm
4	调整块	4	个	外形尺寸50mm×26mm×15mm
5	检验芯棒	1	根	外形尺寸φ20mm×90mm，粗糙度0.8μm
6	滚珠丝杠副	1	副	公称直径φ25，导程5mm
7	直线导轨副	1	副	上银，长度220mm，配备1个滑块
8	轴承座一	1	个	BK25-C5
9	轴承座二	1	个	BF25
10	轴承座三	1	个	BK20-C5
11	轴承座四	1	个	BF20
12	T1压块	5	个	粉末合金，外形尺寸20mm×16mm×9.4mm
13	进给轴底板	1	块	外形尺寸310mm×220mm×20mm
14	滑动板	1	块	外形尺寸210mm×80mm×12mm
15	调整块	4	个	外形尺寸50mm×26mm×15mm
16	刀具座	1	个	外形尺寸100mm×40mm×70mm，中心高45mm，孔径φ25mm
17	数控钻夹杆	1	个	圆杆φ25，双扁型
18	弹簧夹头	1	套	ER20-3、ER20-4、ER20-5

配件（含工具及量具）配置

序号	名称	数量	单位	技术规格
1	橡胶锤	1	把
2	铁锤	1	把
3	开口扳手套组	1	套	8件套
4	尖嘴钳	1	把	6 寸
5	板锉	1	把	6 寸
6	金刚石整形挫	1	套	5件套
7	轴用卡簧钳	1	件	5"弯头
8	轴用卡簧钳	1	件	7"弯头
9	孔用卡簧钳	1	件	7"弯头
10	黄油枪	1	件	400cc
11	紫铜锤	1	把
12	内六角扳手	1	套	9件套
13	扭力扳手	1	套
14	棘轮套筒扳手套装	1	套	棘轮套筒扳手， 内六角套筒共 7 件
15	自调式欧式端子压接钳	1	把	7"
16	钢直尺	1	把	0-500
17	卷尺	1	把	3 米
18	数显游标卡尺	1	把	0-150mm
19	百分表	1	套	平后盖（0-10mm）
20	杠杠百分表	1	套
21	万向磁力表座	1	套	夹持孔径 φ8mm 带燕尾
22	袖珍磁力表座	1	套	夹持孔径 φ8mm 带燕尾
23	平测头（钢）	1	个	M2.5×0.45，D=20mm
24	皮尺	1	把	5m
25	塞尺	1	把
26	组合角尺	1	把	300mm
28	钩码	1	盒	50g×10
29	油枪（含机油）	1	把	得力DL2401 250g
30	防锈油	1	瓶	WD40
31	黄油	1	盒	润滑脂
32	润滑油(机油)	1	升
33	截链器	1	把	420-530
34	轴承两爪拉马	1	套	150mm
35	勾型扳手	1	件	34-36
36	电工套件	1	套	15件套
37	不锈钢调整垫片	1	套	A 型，厚度：0.02、0.05、0.1、0.15、0.2、0.5、1.0、1.2、1.5、2.0mm，每种各10片
38	活动扳手	1	把	250
39	刀口直尺	1	把	100

---
