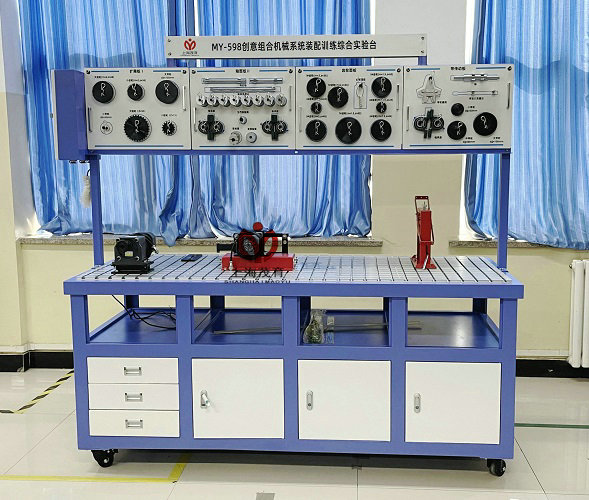

MY-598 创意组合机械系统装配训练综合实验台

一、概述：
创意组合机械系统装配训练综合实验台以全新的机械基础创新、教学、实验、培训新理念，运用模块化、人机工程学设计理论，高精度制造技术制造而成。创意组合机械系统装配训练综合实验台配有多媒体模拟实验教学软件，是学习者巩固机械基础理论和培训掌握机械安装、调试、测量的实际操作技能的实验设备（大学本科、专科适用）。
二、实验目的和意义
1)通过实验将枯燥的机械概念通过实体的运行得到直观体现。使学习者获得学习的兴趣和理论概念的巩固。
2)通过实验使学习者建立起清晰的机械装配、安装调整及同轴度、平行度等形位公差的概念。
3)通过实验获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械传动性能影响的实际能力。
4)通过实验使学习者学会和掌握机械工卡量具的使用和获得长度测量、角度测量等尺寸与形位公差测量的相关知识。
5)可供6-8个学生双面操作，零件存放有序，便于实验和管理。
三、实验内容
实验（教程）一、机械传动系统的组成
实验（教程）二、链联接的安装与测量
实验（教程）三、动力传输系统的安装
实验（教程）四、V型带传动的安装与调节
实验（教程）五、链传动的安装与调节
实验（教程）六、直齿轮传动的安装与调节
实验（教程）七、多轴传动的安装与调节
实验（教程）八、符合标准与加工超差传动件的性能对比分析
实验（教程）九、有轴向力传动零件的搭接与运转分析
实验（教程）十、曲柄摇杆工作系统的搭接、运转与分析
实验（教程）十一、曲柄滑块工作系统的搭接、运转与分析
实验（教程）十二、带传动与齿轮传动组合
实验（教程）十三、齿轮传动与链传动组合
实验（教程）十四、带与链传动组合
实验（教程）十五、V带传动与曲柄滑块机构组合
实验（教程）十六、链传动与曲柄连杆机构组合分析
实验（教程）十七、机构运动参数的测试分析实验
四、功能与特点
1）能够进行单轴的安装分析、共线轴系、平行轴系的联接与运转测量、带传动、链传、齿轮传、机械传动系统的安装、测量以及对比分析。不同转速、载荷条件下的简单特性比较。
2）突破了传统轴系搭接的静态理念，在轴系搭接完成后，通过实际运转，体验安装的相关问题。
3）将机械测量同性能相互联系，在运转的环境下，对精度建立起直观的概念。
4）在安装过程中，掌握相关工业测量量具的使用，直接提高动手能力。
5）多种传动类型的比较分析，充分理解不同传动类型的特点及其适用范围。
6）配备了详尽实验指导书。
五、系统主要技术参数
1、电机（2台）： 61K250RA-CF 电压：220V 250W；转速：0－1440rpm
51K60RGN-CF电压：220V 60W；转速：0－300rpm
2、直线位移传感器（1个）：量程150mm；
3、水平仪（可测水平、垂直、45°）
4、光栅角位移传感器（1个）：脉冲数1000p；
5、外形尺寸: 2100×780×2050mm
6、重量: 约400kg

序号	名称	规格	数量	备注
1	塞尺	150mm 0.02-1	1
2	多用水平仪		1	可测水平、垂直、45°
3	组合角尺	0-102mm	1
4	百分表	0.01mm/格	1
5	磁性表座	203X63X6(长X宽X高)	1
6	数字转速表	测量范围0-999.9RPM/1000-9999.9RPM	1
7	机油壶	200ml	1
8	钢板尺	0-1000mm	1
9	游标卡尺	0-150mm	1
10	外径千分尺	0-25mm	1
11	钢板尺	0-300mm	1
12	内六角扳手	1.5#-10#	1套（9件）
13	呆扳手	10-12	2
		12-14	2
		14-17	2
14	噪声仪	SJ-1	1
15	十字螺丝刀	6寸	2
16	一字螺丝刀	3寸4寸	各1把
17	尖嘴钳		1
18	活动扳手	8寸	1
19	半圆锉	半径R8.5左右	1	可锉17mm大内孔
20	圆锉	7寸	1
21	老虎钳	6寸	1
22	带张力测量仪		1
23	橡胶榔头		2
24	平锉	10寸	2
25	钢锯		1
26	平口钳	5寸	1台

六、配置清单

序号	名称及规格	数量
1	齿轮1 m2 Z36	3
2	齿轮2 m2 Z24	2
3	齿轮3 m2 Z48	2
4	齿轮4 m1.5 Z26	2
5	齿轮5 m1.5 Z60	2
6	齿轮6 m1.5 Z64	1
7	齿轮7 m1.5 Z80	1
8	齿轮8 m2 Z80	2
9	齿轮9 m2 Z90	2
10	小链轮P=12.7 Z=15	1
11	中链轮P=12.7 Z=20	1
12	大链轮P=12.7 Z=30	1
13	小带轮 34°	1
14	中带轮 34°	1
15	大带轮 34°	1
16	小齿轮 m2 Z36此为错误设计	1
17	大齿轮 m2 Z48此为错误设计	1
18	小带轮 37°此为错误设计	1
19	大带轮 31°此为错误设计	1
20	小链轮此为错误设计P=12.7 Z=15	1
21	大链轮此为错误设计P=12.7 Z=30	1
22	小斜齿轮Ⅰ 15°Mn=1.5 z=26	1
23	大斜齿轮Ⅰ 15°Mn=1.5 Z=69	1
24	小锥齿轮m=2 Z=25	1
25	大锥齿轮m=2 Z=50	1
26	小斜齿轮Ⅱ 22°Mn=1.5 Z=26	1
27	大斜齿轮Ⅱ 22°Mn=1.5 Z=69	1
28	滚动轴承座UP203	8
29	滚动轴承座UP205	4
30	滑动轴承座HZ020	4
31	传动轴1	9
32	传动轴2	2
33	传动轴3	2
34	套筒联轴器	1
35	爪式弹性联轴器	2套
36	弹性中间盘	2
37	套垫82.8高（24件） 76.5高（4件）33高（4件）82.5高（4件）	36
38	垫圈	4
39	调整垫片（3种）0.1mm-12件；0.2、0.3、mm-各12件；	48
40	轴面板1	1
41	轴面板2	1
42	带传动板	1
43	链轮面板	1
44	齿轮面板	1
45	扩展板1	1
48	扩展板2	1
49	扩展板3	1
50	轴端挡圈1	10
51	轴端挡圈2	12
52	轴端挡圈3	10
53	连杆Ⅰ	1
54	连杆2	1
55	曲柄	1
56	滑块销轴	1
57	摇杆	1
56	曲柄销轴	1
57	铰接轴	1
58	传感器连接轴	1
59	机构滑块	2套
60	机构支架	2套
61	机构滑轨	1
62	线位移支架	1
63	光电编码器支架	1
64	线位移联接轴	1
65	马蹄卡	1
66	光电编码器	1
67	直线位移传感器	1
68	制动轮毂	1套
69	电机活动调整螺母	4
70	制动器	1套
71	电机调整座	1
72	电机联轴器内孔￠12	2
73	交流电机61K250RA-CF	1台
74	交流减速速电机51K60RGN-CF	1台
75	光轴电机座	1
76	电机等高座	1
77	链条拉力器	1
78	等高点调整块	2
79	带张力测量仪	1
80	链条	1
81	皮带A型 900	1
82	轮槽规1 Y型	1
83	轮槽规2 Z、A、B、C型	1
84	轮槽规3D、I型	1
85	带型规1Y、Z、A、B、C型	1
86	齿条规：m=1.5、2 ； m=2.5、3；m=4、5；	各1共3
87	垫板180×70×10	1
88	卡子	67
77	园头平键5×5×20	15
78	外六角螺杆M4×10	8
79	外六角螺钉M8×110	50套（件）
80	外六角螺钉M8×25	20套（件）
81	外六角螺钉M8×60	6套（件）
82	机械系统创新设计搭接装配实训实验台	1
83	电器控制箱	1套
84	数据采集箱	1
85	机构测试软件	1套

服务与售后保障：
1.货品验收：请您收货时仔细检查创意组合机械系统装配训练综合实验台的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
