机械实验室设备

[规格型号]：MY-591

[产品名称]：《千斤顶》实测绘图组合训练装置

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

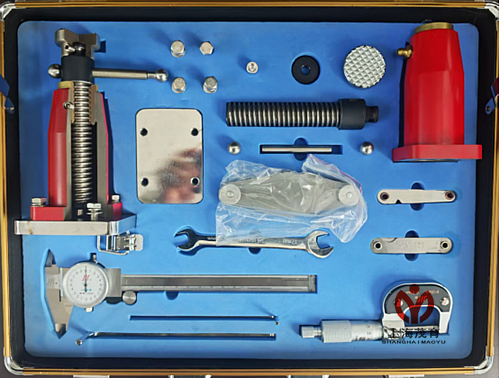

MY-591《千斤顶》实测绘图组合训练装置

一、产品概述：
《千斤顶》实测绘图组合训练装置以精制小型千斤顶为核心测绘对象，通过实体拆解、测量与绘图训练，帮助学生掌握复杂机械部件的视图表达、尺寸标注、技术要求及装配图绘制等核心技能，包含精制小型千斤顶两台（含散件一套）。
1、收纳方式：配套硬质收纳盒，内置定位槽，便于分类存放与携带。
2、适用场景：高校、职业院校机械类专业《机械制图》课程的课堂实训与课后练习。
3、综合性强：以千斤顶为载体，融合了螺纹传动、机械装配、尺寸精度等多方面知识，实现“理实虚”一体化教学。
4、结构典型：包含梯形螺纹、精密配合、承载结构等典型机械设计元素，便于学生理解复杂部件的工作原理与表达方法。
5、理实结合：与《机械制图》理实虚教学系统深度配套，支持虚实结合的教学模式。
6、资源丰富：配套完整的信息化教学资源，便于教师教学与学生自主学习。
二、产品参数
1、外形尺寸：≥40×30×8cm（含硬质收纳盒整体尺寸）。
2、重量：≥5(kg)。
3、测绘（零）部件：精制小型千斤顶两台（含散件一套）
（1）千斤顶尺寸：≥90X55X150（mm）；
（2）最大顶起尺寸：≥50mm；
（3）最大顶起重量：≥1吨；
（4）螺杆参数：≥Tr20X4-7e；
（5）螺母参数：≥Tr20X4-7H；
（6）精度等级：≤7(GB10095-2018)。
4、测量工具：游标卡尺、外径千分尺、螺纹样板、梯形螺纹样板。
5、组装工具：外六角扳手、内六角扳手。
6、信息化教学资源
（1）配套教材（含数字化教材）；
（2）PPT课件；
（3）二维码实训指导书；
（4）实测绘图教学视频；
三、训练内容
训练一：千斤顶组装训练；
训练二：千斤顶零件尺寸测绘；
训练三：千斤顶标准零件选定；
训练四：千斤顶装配图绘制；
训练五：千斤顶零件图绘制；
训练六：千斤顶图纸文件整理；
训练七：千斤顶CAD绘制；
训练八：千斤顶三维建模。
四、训练模式
1、看图找物训练；
2、千斤顶拆装训练；
3、千斤顶工程绘图训练；
4、千斤顶CAD绘制
5、三维建模训练。

服务与售后保障：
1.货品验收：请您收货时仔细检查《千斤顶》实测绘图组合训练装置的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
