机械实验室设备

[规格型号]：MY-42A

[产品名称]：机械设计基础陈列柜

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

MY-42A 机械设计基础陈列柜

一、机械设计基础陈列柜-概述：

机械设计基础陈列柜是根据全国技工学校机械类通用教材《机械基础》示教陈列柜是一套电化教学设备。,机械基础陈列柜共分十个柜和一个电脑控制台，声控同步演示，采用单驱动由电脑或电子设备控制运转演示可由VCD控制顺序自动运行讲解，又能根据教材教学需要遥控任意选择进行单独演示。机械设计基础陈列柜模型材料采用进口有机板制造，板面附有银涤纶不干胶作必要的图表和文字说明，演示形象逼真，运行可靠。
二、主要技术参数：
1、输入电源：AC220V±10%（单相）50HZ
2、工作环境： -10℃±40℃
3、功率：0.5kw
4、陈列柜结构：上下柜整体框架全部采用铝合金柜架材料制作，外形美观，坚固耐用。
5、陈列柜尺寸：1200×430×1800mm

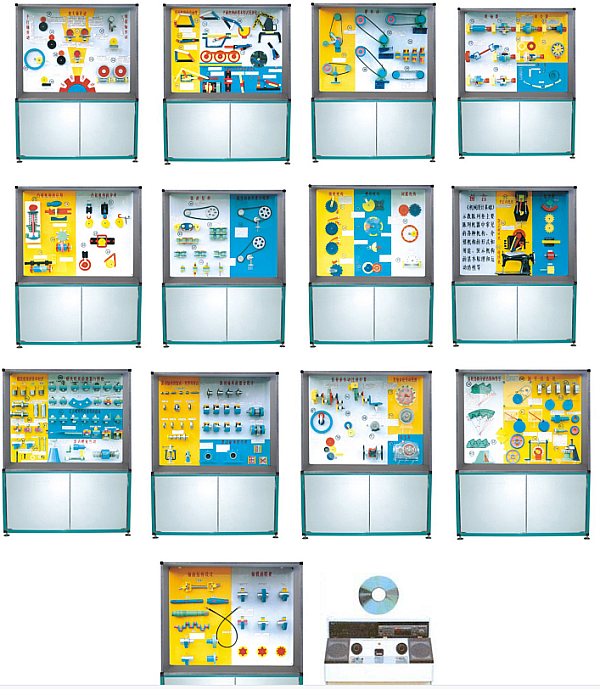

三、各柜内容如下：

序号和名称	柜内模型内容
主控台	微电脑控制系统、DVD、功放、电源控制面板
第1柜、机器的组成及特征	单缸内燃机、颚式破碎机、缝纫机、运动副(5件)
第2柜、平面连杆机构	五杆铰链机构、曲柄滑块机构、铰链四杆机构、大筛机构、曲柄摇杆机构的极位夹角、搅拌机、惯性筛机构、机车车辆机构、鹤式起重机、转动导杆机构、曲柄摇块机构、曲柄移动导杆机构、双转块机构、双滑块机构、有急回特性的机构、夹紧机构
第3柜、凸轮机构	内燃机配气机构、靠模车削机构、自动送料机构、分度转位机构、不同锁合方式的凸轮w、不同锁合方式的凸轮b、不同锁合方式的凸轮c、不同锁合方式的凸轮e、不同锁合方式的凸轮f
第4柜、间歇运动机构	矩形齿双向棘轮机构、棘轮机构、钩头双动式棘爪、直头双动式棘爪、槽轮机构、空间槽轮机构、六角车床上的槽轮机构、外啮合不完全齿轮机构、内啮合不完全齿轮机构、凸轮式间歇运动机构
第5柜、带传动	同步带、张紧轮装置a、张紧轮装置b、带的定期张紧装置(滑道式)、带的定期张紧装置(摆架式)、带的自动张紧装置、V带轮的结构(4件)
第6柜、链传动	链传动、齿形链、双排滚子链、滚子链、滚子链接头型式(3件)、链轮结构、链传动的张紧(2件)
第7柜、齿轮的传动	内齿圈传动、齿轮齿条传动、圆锥齿轮传动、双曲线圆锥齿轮传动、斜齿圆锥齿轮传动、螺旋齿轮传动、斜齿轮齿条传动、蜗轮蜗杆传动、弧面蜗轮蜗杆传动、正齿轮传动、斜齿轮传动、人字齿轮传动
第8柜、齿轮的基本性质	齿轮各部分名称(3件)、斜齿条的压力角、渐开线的形成、轮齿折断 a、b、齿面点蚀、齿面胶合、齿面磨损、渐开线曲面形成(2件)、斜齿圆柱齿轮的受力分析、圆锥齿轮的受力分析、齿轮轴(2件)、腹板式圆锥齿轮、铸造轮辐式圆柱齿轮、仿形切制齿轮、展成法切制齿轮
第9柜、齿轮系	定轴齿轮系(2件)、平面行星齿轮系 a、b、空间行星齿轮系、可变向的齿轮系、汽车后桥差速器、摆线针轮传动机构、谐波齿轮传动、减速器、行星减速器中的齿轮系
第10柜、其它常用零件、部件	套筒联轴器、凸缘联轴器、多片式摩擦离合器、齿轮联轴器、弹性套柱销联轴器、弹性柱销联轴器、双万向联轴器、牙嵌式安全离合器、滚柱式超越离合器、板弹簧
第11柜、螺纹联接和螺旋传动	螺纹的牙型(三角、矩形、梯形、锯齿形)、螺纹的旋向(左旋、右旋)、螺纹的线数、螺距和导程(单向右旋、双线左旋)、螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉联接(a、b)、弹簧垫圈、对倾螺母尼龙圈锁紧螺母、槽形螺母和开口销、圆螺母用带翅垫片、柔性螺栓(2件)、止动垫片、冲点法防松、粘合法防松、永久防松、串联联钢丝、用减载销、用减载套筒、用减载键、螺栓承受偏心载荷(a、b、c)、凸台沉头座的应用(a、b)、斜面垫圈的应用、受横向载荷的螺栓组联接、改善螺纹牙间载荷分布(a)、螺母下装弹性元件、金属垫片和密封环密封(a、b)、螺旋千斤顶、机床刀架进给机构、插管式外循环滚动螺旋
第12柜、轴和轴毂联接	传动轴、光轴、阶梯轴、空心轴、曲轴、圆螺母定位、弹性挡圈固定、坚定螺钉固定、压板轴端固定装置、平键联接、导向平键联接、滑键联接、楔键联接、切向键联接、半圆键联接、花键联接(3件)、内圈轴向固定的常用方法(4件)、外圈轴向锁紧方法(8件)、全固式支承、固游式支承、整体式径滑动轴承、剖分式往向滑动轴承、油孔、油沟(3件)、轴承内圈的拆卸、冷压法装轴承、滚动体的种类(6件)、整体式齿轮（2件）
第13柜、轴承	滚动体的种类、调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、圆柱滚子轴承、轴承的直径系列、内圈轴向固定的常用方法4种、外圈轴向锁紧方法8种、全固定式支承、固游式支承、整体式径向滑动轴承、部分式径向滑动轴承、油孔、油沟。

服务与售后保障：
1.货品验收：请您收货时仔细检查机械设计基础陈列柜的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
