一、MY-DQ27现代电气控制系统安装与调试实训考核装置-概述
该装置具有电气控制系统的电路设计、安装和布线，传感器接线与调整、PLC编程、模拟量模块应用、人机界面组态、电机驱动（含变频器及对应电机、伺服驱动器及伺服电机、步进电机及驱动器、继电控制与保护、温度控制器、增量型编码器）参数设定、以及典型机床控制电路故障排除等功能。装置中多参量实时手工给定（如速度实时变化给定、温度变化实时给定、距离变化实时给定等），实现了系统控制的实时控制，真实的模拟和反映了工业控制的过程，实训内容广泛、变化多样，是一款典型的职业能力培养设备，通过在该设备上实训，可使学生职业能力得到大幅度提升。

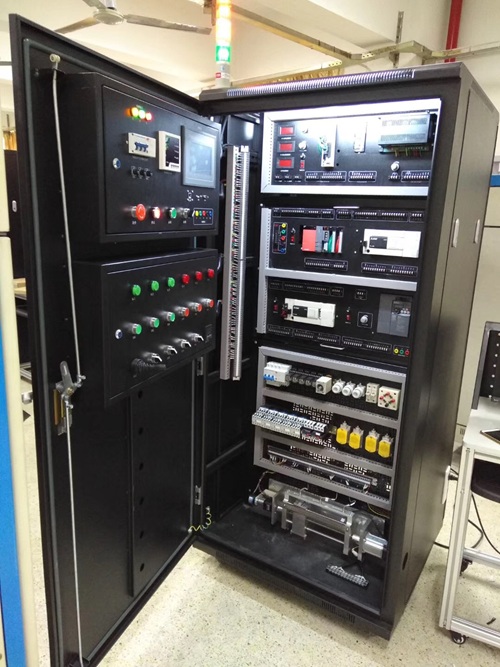

该装置以标准的配电柜为主柜，合理利用柜体的双面空间，科学地布置电器及配套实验器材，本实用新型的目的在于克服上述现有技术中的不足之处，提供一种占地面积小、布局合理、结构紧凑、功能齐全，提高考核效率的创新技术方案。该种维修电工教学柜式实训考核装置，包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成，
二、设备技术指标
1.输入电压：三相五线～380V±10% 50Hz
2.工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m
3.装置容量：＜1kVA
4.外形尺寸：850mm×800mm×1800mm
5.电脑桌外形尺寸：长×宽×高＝600mm×530mm×1000mm；
6.安全保护：具有漏电保护，安全符合国家标准
三、设备结构功能特点
1.本装置是由控制柜、受控对象等组成一个完整系统，具有占地面积小、操作方便、可移动、内部安装有照明设施、操作面板,各控制点和通讯接口均引出到专用的接线板上，使实训更加便捷。
2.控制元件（如PLC、变频器、接触器等）采用导轨式安装，实训时可根据需要进行合理的调整安装，布线采用工业线槽板前布线方式，设备的进出线采用塑料软管及接头与受控对象进行连接，受控对象采用外置方式便于观察。
3.本装置采用模块式结构，扩展性强，选择不同的配置、调整系统参数，从而实现控制系统需求。
四、本设备可完成的典型实训项目举例
1.转换开关与电压表连接测量三相电压
2. 三相电流的测量
3. 电力综合仪表的使用
4. 三相异步电动机直接起动、停车的控制
5. 接触器联锁的三相交流异步电动机正、反转控制电路
6. 按钮联锁的三相交流异步电动机正、反转控制电路
7. 按钮、接触器联锁的三相交流异步电动机正、反转控制电路
8. 三相交流异步电动机Y-△（手动切换）起动控制电路
9. 三相交流异步电动机Y-△（时间继电器切换）起动控制电路
10. 定子绕组串联电阻起动控制电路
11. 三相交流异步电动机能耗制动控制电路
12. 三相交流异步电动机降压起动及反接制动控制电路
13. 两台电动机的顺序控制电路
14. 电动机的往返行程控制电路
15. 普通车床控制电路
16. 电动葫芦控制电路
17. 三相交流异步电动机点动、连续转动的控制电路
18. 两地控制电路
19. 接触器控制的双速电动机调速控制电路
20. 时间继电器切换的双速电动机调速控制电路
21. 离心开关配合的反接制动控制
22. 变频器面板功能参数设置和操作
23.外部端子点动控制
24.电机多段速度控制
25. 工频、变频切换控制
26.基于PLC模拟量方式变频开环调速控制
27. 基于面板操作的电机开环调速
28. 基于PLC通信的变频器开环调速
29. PLC控制电机顺序起动
30.触摸屏的参数设置与编程
31.触摸屏组态控制三相异步电机点动与自锁
32.触摸屏组态控制三相异步电机正反转
33.触摸屏组态控制三相异步电机星三角起动
34.触摸屏组态控制变频器模拟量调速
35.步进驱动器的参数设置
36.步进电机的控制
37.步进电机的PLC开环控制
38.编码器的使用
39.基于编码器的步进电机闭环控制
40.交流伺服驱动器的参数设置
41.交流伺服电机的闭环控制
42.温度控制器的调试及热电阻的使用
43.基于热电阻的PLC温度控制
44.传感器的使用
45.基于传感器的PLC位置控制
46. 多台PLC主、从站通信
47.X62W 铣床电气控制电路单元常见故障的检查与排除实训
48.T68 镗床电气控制电路单元常见故障检查与排除
五、本设备的配置
表1 设备具体技术参数

序号	名称	型号及规格	数量	品牌	备注
1	实训柜	850mm×800mm×1700mm	1台		钢结构,带自锁脚轮,作为电气控制系统的机械和电气设备的安装载体，设备可自由、灵活的布置、安装。
2	主令电气及仪表单元		各1套		包括进线电源控制与保护、主令电气控制元件、指示灯、触摸屏、显示仪表、紧急停止按钮等器件。每门一组，配置不同。
3	PLC网络组态单元		1套		包括中型PLC、微型PLC、模拟量模块、扩展模块，0~20mA标准恒流源、0~10V标准恒压源、数字式显示仪表、台达伺服驱动器、步科步进驱动器等器件。
4	PLC控制单元		1套		包括微型PLC、模拟量模块、扩展模块，0~20mA标准恒流源、0~10V标准恒压源、数字式显示仪表、变频器、伺服驱动器、步进驱动器等器件。
5	继电控制单元		1套		包括断路器、熔断器、接触器、中间继电器、热保护继电器、行程开关、时间继电器等。同时还安装由伺服、步进电机驱动的（可相互转换）、传感器、微动开关、滚珠丝杠、增量型编码器组成的小车运动装置。
6	PLC控制型机床电路智能考核单元挂板		1套		包括X62W铣床电路、T68镗床电路。PLC控制。
7	电脑推车		1张
8	工具		1套
9	可编程控制器	PLC	1套	三菱	见附表一
10	触摸屏	TPC7062TI	1个	昆仑通泰
11	旋转编码器		1个
12	伺服电机		1个
13	步进电机		1个
14	伺服电机驱动器	ASDA-B2	1台	台达
15	步进电机驱动器		1台
16	直流调速器+直流电机		1套
