一、概述:

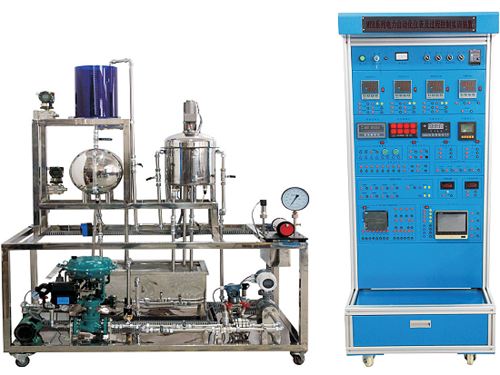

MYR-53C过程控制及自动化仪表综合实训装置为了满足《职业技能鉴定规范》对火力和热力发电有关工种培训、鉴定的需要所设计的。在设计思想上，以实际操作技能为主，将相关的专业理论知识与实际操作技能有机地融为一体，具有明显的实训特征。主要培养面向火电厂、热电厂、化工、冶金等行业的大、中型企业，从事热工仪表及自动装置的安装、维护与调试、工业自动化仪表维修及计算机控制系统的操作及维护等工作的技术人才。
二、装置特点：
1、本装置采用控制平台和对象系统分体式设计，造型美观大方
2、传感器的二次测量仪表通过航空电缆连接，方便学生在现场进行各项操作
3、可实现对电力行业的各种仪表以及常用热工参数的检测、测量，并且进行相关的校验实训，对仪表有更深入的认识
4、对象系统为不锈钢框架，所有器件均为不锈钢和铝合金设计
5、被控参数囊括了流量、压力、液位、温度四大热工参数
6、对象系统设计美观，开放性好，为学生实训提供了一个较好的实训对象
三、技术性能
1、输入电压：单相三线～220V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜4kVA
4、控制平台外形尺寸：180cm×71cm×146cm
对象系统外形尺寸：（定制）
5、装置具有接地保护、漏电保护（漏电保护空气开关、电流型漏电保护器）功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型导线。各种电源及仪表均有可靠的自保护功能。强弱电连接线采用不同结构的插头、插座，防止强弱电混接。
四、系统组成
（一）被控对象（不锈钢框架）：
1.动力系统：1套
2.水箱：2套
3.储水箱：1套
4.电阻炉：1套
5.压力校验台：1套
6.电动执行机构：1套
7.液位检测两路：扩散硅压力变送器和电容式压力变送器
8.流量检测一路：涡轮流量计
9.压力检测一路：扩散硅差压变送器
10.温度检测四路：PT100热电阻、Cu50热电阻、K分度热电偶及S分度热电偶
11.软管及管道：若干
12.阀门：若干
（二）控制系统：
1.电力自动化实训桌:1套
2.电力自动化控制屏：1套
3.接线盒：1个
4.闪光报警仪：1个
5.智能巡检仪：1个
6.氧量分析仪：1个
7.温度动圈调节仪：1个
8.直流毫安表：1个
9.三菱变频器：1个
10.智能调节仪：2个
11.单相调压模块：1个
12.温度变送器：2个
13.K分度热电偶冷端补偿器：1个
（三）配件：
为了完成相关的实训项目，本装置配有直流电位差计（测量、输出电势用）、直流电阻箱（外接电阻用）、秒表（流量计校验用）、压力校验仪和标准压力表（校验用）等。另外本装置还配日常维护用的活动扳手、长柄十字螺丝刀、生料带、RS485转RS232转换器、三相鼠笼异步电动机一台、航空电缆线一根、指导书及连接导线等。
五、基本实训项目
1、系统认识
2、装置硬件组成
3、系统软件介绍
4、离心泵的工作原理和主要部件
5、离心泵的性能参数和特性曲线
6、电动调节阀工作原理概述
7、电动调节阀的流量特性测试
8、电动调节阀的流量系数
9、电动调节阀的主要技术参数
10、闪光报警器的工作原理认识和使用
11、智能巡测仪的工作原理认识和使用
12、氧量分析仪的工作原理认识和使用
13、温度动圈指示仪的工作原理认识和校验
14、变频器的工作原理认识和使用
15、压力校验仪的工作原理认识和使用
16、涡轮流量计的工作原理认识和校验
17、差压变送器的工作原理认识和使用
18、电容式液位传感器的工作原理认识和校验
19、扩散硅液位传感器的工作原理认识和校验
20、压力变送器的校验
21、热电偶的工作原理认识和校验
22、温度变送器的工作原理认识和校验
23、三相异步电动机的变频控制
24、单回路与串级控制系统概述
25、水箱液位定值控制
26、管道压力定值控制
27、管道流量定值控制
28、加热水箱温度定值控制
29、管式电阻炉的温度定值控制
30、水箱液位与管道流量的串级控制
六、软件介绍
MCGS工控组态软件
能够对设定值、输出值、P、I、D及各类可写参数进行操作，还可修改程序算法，观看动态变化棒图显示、测量值实时曲线、历史曲线、数据报表、实训指导书等。
