作者：管理员发布时间：2025-04-07 11:35:02

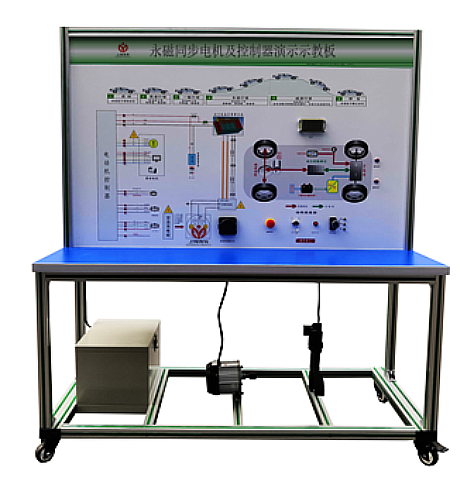

一、MYXNY-121永磁同步电机及控制器原理示教板-组成：
主要由新能源汽车电机(电机：永磁同步电机)、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能：
1、新能源汽车电机及控制器的认知；
2、新能源汽车电机及控制器的结构及原理；
3、驾驶员的意图与电机运转之间的体现；
4、常见故障的设置及考核；
5、配备完整的实验说明书。
6、系统可完成电动机性能检测；
7、能实现系统故障设置及诊断排除
8、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。
三、产品规格：
1、外形尺寸1500×700×1700mm；
2、工作电源：220VAC/50Hz；
3、电机额定功率：2kw；
4、电机额定转速：3000rpm；
5、电机工作电压：48VDC；
6、采用UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
7、底部安装两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
8、工作电源：HV磷酸铁锂离子动力电池组
9、工作温度：-40℃～+50℃
10、移动脚轮：100*60mm
11、产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面装配32mm厚彩色高密度复合板。
四、实训项目：
1、驱动电机系统维护与保养
2、驱动电机故障诊断与维修
3、电机控制系统故障诊断与维修
4、驱动电机系统综合故障诊断与维修
5、电动机性能检测
五、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	组合仪表	电动汽车专用	个	1
3	点火开关	配套	套	1
6	电机控制器	与电机配套	套	1
7	车载充电器与充电接口	与电池配套	套	1
8	DC-DC转换器	全新	套	1
9	锂动力电池组	48V20AH	套	1
10	新能源电机	永磁同步电机	套	1
11	刹车开关	全新	套	1
12	档位开关	电动车专用	套	1
13	油门控制装置	电动车专用	套	1
14	直流接触器	DZ47	套	1
15	电源总开关	配套	套	1
16	移动台架	1500×700×1700mm(带自锁脚轮装置)	台	1
17	保险丝盒	配套	套	1
18	保修卡/合格证	配套	套	1
19	教师手册	配套	套	1
20	故障模拟与排除装置	茂育配套	套	1
