作者：管理员发布时间：2025-06-04 11:11:01

　　液体流量仪表标定实验装置采用称重法对比标定四种流量计（孔板、电磁、涡轮、涡街），流量范围1-10m³/h，压力1.6MPa，配备高精度数据采集系统（0.5级）与计算机实时处理平台。装置集成不锈钢水路系统（含水泵、高位水箱）、电子称重单元（15kg/0.1g精度）及RS485通讯模块，支持MODBUS协议数据传输，可同步显示实时曲线与历史数据。各流量计参数：电磁流量计（≤0.5%/70m³/h）、涡轮流量计（≤0.5%/4-40m³/h）、涡街流量计（≤1%/3-60m³/h）、孔板流量计（≤1%/2.5MPa），适用于流量仪表精度验证与计量校准教学。

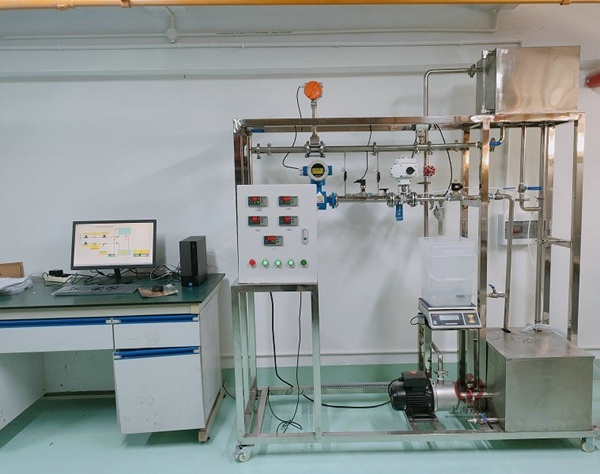

MYHG-67液体流量仪表标定实验装置主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。
二、技术参数
1、流量范围：1～10m3/h
2、压力：1.6MPa介质：水
3、仪表测量精度：0.5级
4、电源：440V 16A
5、输出信号：4～20mA
6、涡街流量计，检测介质温度-20~250℃，精度等级：液体≤1%，测量范围液体3~60m3/h,可正偏。
7、涡轮流量计，检测介质温度-20~120℃，精度等级：≤0.5%，测量范围4~40 m3/h。
8、电磁流量计，检测介质温度-15~100℃，精度等级：≤0.5%，最大测量流量70 m3/h
9、板孔流量计，检测介质温度-15~250℃，精度等级：≤1%，公称压力2.5MPa.
10、功能齐全，使用方便，数据采集过程全部由计算机控制，达到数据显示和绘图同步进行
三、配置单：

序号	名称	规格	数量
一	水路系统
1	水泵	不锈钢	1台
2	截止阀	闸阀，排污阀，排气阀，过滤器等	5只
3	管路	塑钢管，接头，不锈钢管，法兰，连接件	1套
4	高位水箱	不锈钢	1只
5	水槽	不锈钢	1只
6	机架结构	不锈钢，自制	1套
二	电子称重单元
1	电子秤	串口通讯，9903-15kg/9903-15kg	1台
2	称量筒	不锈钢	1只
三	数据采集系统
1	数据采集单元	自制	1台
2	数据传输电缆	RS232/485，支持MODBUS协议	1只
3	信号线	RVVP 2×0.75	1批
4	温度传感器	PT100	2只
四	测量控制单元
1	计算机	OptiPlex 380; 2009W 20英寸 HAS 宽屏显示器	1套
2	有机玻璃板	具体外形尺寸见图纸	1套
3	比例调节阀	φ20	1只
4	电磁阀	φ20	2只
5	电气辅材	空气开关，漏电保护器，电线，光电隔离模块，线槽	1套
五	待校准流量计
1	孔板流量计	φ20 一体化孔板流量计	1套
2	涡街流量计	φ20 LUGB系列涡街流量计典型产品	1套
3	涡轮流量计	φ20 LW系列液体涡轮流量计	1套
4	电磁流量计	φ20 LD系列电磁流量计典型产品	1套
